                                               PANEL

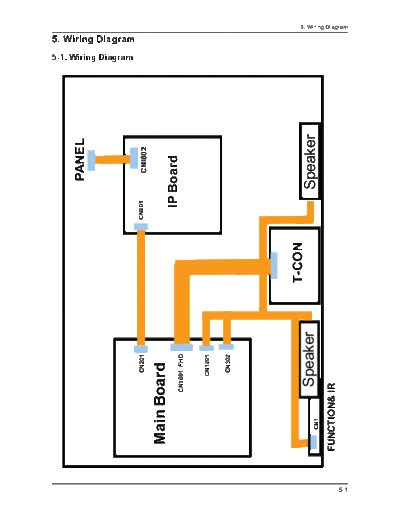

                                                         5-1. Wiring Diagram
                                                                               5. Wiring Diagram




                     CN201            CN801
                                                CNI802

       Main Board
                CN1601_FHD
                                         IP Board

                     CN1201


                     CN302




                              T-CON
         CN1
                 Speaker                      Speaker
      FUNCTION& IR
                                                                                                   5. Wiring Diagram




5-1
5. Wiring Diagram

5-2. Position of Connector

               12 CN1502 (USB2)




               11 CN1501 (USB1)

                                                            3 CN201 (to Powr Board)




               16 CN603 (HDMI4)




               15 CN604 (HDMI3)
                                                            1 CN1602_HD (to Panel)




               14 CN601 (HDMI2)


                                                            4 CN1201 (FUNCTION)



               13 CN602 (HDMI1)

                                                                 10 CN302 (SPEAKER)


               9 CN503 (COMP)


                                                                 5 CN1701_LAN
               7 CN402 (PC/DIV SOUND)



                           6 CN401 (PC)

                                        17 CN301 (monitor out)                  8 CN1203 (DEBUG)




5-2
                                                                            5. Wiring Diagram

5-2-1. Connector

         1 CN1601_FHD (to Panel)                            5 CN1701_LAN
 1        NC           27        EVEN[0]-     1    LAN_TX-          5         LAN_VCC
 2        NC           28            GND      2     GND             6          LAN_RX-
 3        NC           29        ODD[4]+      3   LAN_TX+           7            NC
 4        NC           30           ODD[4]-   4   LAN_RX+           8           GND
 5        NC           31        ODD[3]+
                                                             6 CN401 (PC)
 6        NC           32           ODD[3]-
                                              1    PC_RED           9           PC_5V
 7      FORMAT         33            GND
                                              2   PC_GREEN          10        IDENT_PC
 8     SDA_Panel       34        ODDCLK+
                                              3   PC_BLUE           11        R_FANET
 9     TCON_WP         35        ODDCLK-
                                              4   T_FANET           12       SDA_DOWN
 10       NC           36            GND
                                              5     GND             13         PC_HS
 11    SDA_Panel       37        ODD[2]+
                                              6     GND             14         PC_VS
 12    SCL_Panel       38           ODD[2]-
                                              7     GND             15       SCL_DOWN
 13      GND           39        ODD[1]+
                                              8     GND
 14    EVEN[4]+        40           ODD[1]-
                                                    7 CN402 (PC/DIV SOUND)
 15     EVEN[4]-       41        ODD[0]+
                                              1     GND             4            NC
 16    EVEN[3]+        42           ODD[0]-
                                              2   PC_SR_IN          5            NC
 17     EVEN[3]-       43            GND
                                              3   PC_SL_IN          6            NC
 18      GND           44            GND
 19    EVENCLK+        45            GND                  8 CN1203 (DEBUG)
 20    EVENCLK-        46             NC      1     GND             4         DEBUG_TX

 21      GND           47      Panel_VCC      2   DEBUG_RX          5         DEBUG_TX

 22    EVEN[2]+        48      Panel_VCC      3   DEBUG_TX          6           GND

 23     EVEN[2]-       49      Panel_VCC                   9 CN503 (COMP)
 24    EVEN[1]+        50      Panel_VCC      1     GND             6           GND
 25     EVEN[1]-       51      Panel_VCC      2   COMP1_Y           7         COMP1_ID
 26    EVEN[0]+                               3   COMP1_PB          8         COMP1_L

          3 CN201 (to Powr Board)             4     AV_ID           9         COMP1_R

 1        B5V          8             GND      5   COMP1_PR

 2    SW_POWER         9            B12VS             10 CN302 (SPEAKER)
 3        B5V          10     SW_INVERTER     1      R+             3            L+
 4        A5V          11            B13V     2      R-             4             L-
 5       GND           12             NC
                                                          11 CN1501 (USB1)
 6       GND           13            B13V
                                              1   USB_VCC           3          USB_DP
 7       B12VS         14      PWM_DIMM
                                              2   USB_DM            4           GND
           4 CN1201 (FUNCTION)
                                                          12 CN1502 (USB2)
 1         IR          5            MSDA
                                              1   USB_VCC           3          USB_DP
 2       GND           6       FUNC_INTR
                                              2   USB_DM            4           GND
 3       A3.3V         7         LED_STB
 4       MSCL          8              NC




                                                                                         5-3
5. Wiring Diagram


                13 CN602 (HDMI1)                      17 CN301 (MONITOR OUT)
 1       HDMI1_RX2+      11            GND        1   GND         5            NC
 2          GND          12        HDMI1_RXCLK-   2   OUT_R       6            GND
 3       HDMI1_RX2-      13         HDMI_CEC      3   OUT_R       7            NC
 4       HDMI1_RX1+      14            GND        4   GND
 5          GND          15            SCL
 6       HDMI1_RX1-      16            SDA
 7       HDMI1_RX0+      17            GND
 8          GND          18             5V
 9       HDMI1_RX0-      19            HPD
 10     HDMI1_RXCLK+

                14 CN601 (HDMI2)
 1       HDMI2_RX2+      11            GND
 2          GND          12        HDMI2_RXCLK-
 3       HDMI2_RX2-      13         HDMI_CEC
 4       HDMI2_RX1+      14            GND
 5          GND          15            SCL
 6       HDMI2_RX1-      16            SDA
 7       HDMI2_RX0+      17            GND
 8          GND          18             5V
 9       HDMI2_RX0-      19            HPD
 10     HDMI2_RXCLK+

                15 CN604 (HDMI3)
 1       HDMI3_RX2+      11            GND
 2          GND          12        HDMI3_RXCLK-
 3       HDMI3_RX2-      13         HDMI_CEC
 4       HDMI3_RX1+      14            GND
 5          GND          15            SCL
 6       HDMI3_RX1-      16            SDA
 7       HDMI3_RX0+      17            GND
 8          GND          18             5V
 9       HDMI3_RX0-      19            HPD
 10     HDMI3_RXCLK+

                16 CN603 (HDMI4)
 1       HDMI4_RX2+      11            GND
 2          GND          12        HDMI4_RXCLK-
 3       HDMI4_RX2-      13         HDMI_CEC
 4       HDMI4_RX1+      14            GND
 5          GND          15            SCL
 6       HDMI4_RX1-      16            SDA
 7       HDMI4_RX0+      17            GND
 8          GND          18             5V
 9       HDMI4_RX0-      19            HPD
 10     HDMI4_RXCLK+




5-4
                                                                                                 5. Wiring Diagram

5-3. Connector Functions
              Connector                                                   Functions

CN201  IP CN801
                                              Supply main power and dimming signal from IP board to Main Board.

CN1601_FHD/CN1602_HD  T-CON CNF1
                                              The LVDS signal transfered from Main Board to Panel .




5-4. Cables

                               LEAD                                                   LVDS
  Use
                           (Main-IP 14P)                                         (Main - TCON)

                          32" : BN39-01455D                                     32" : BN96-17116E
  Code                    40" : BN39-01481A                                     40" : BN96-17116F








                                                                                                              5-5
