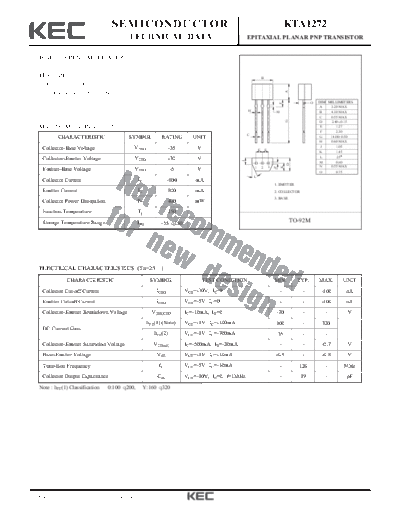

Image preview - the first page of the document
kta1272


>> Download kta1272 documenatation <<

Text preview - extract from the document
                                  SEMICONDUCTOR                                                                                     KTA1272
                                           TECHNICAL DATA                                          EPITAXIAL PLANAR PNP TRANSISTOR


  HIGH CURRENT APPLICATION.

  FEATURES                                                                                                     B
    High hFE : hFE=100 320.




                                                                                                                                     A
    Complementary to KTC3204.
                                                                                                                                                  O   DIM MILLIMETERS




                                                                                                                                F
                                                                                                                                                       A   3.20 MAX
                                                                                                   H                       M                           B   4.30 MAX
                                                                                                                                                       C   0.55 MAX




                                                                                                                                     G
                                                                                                                                                       D         _
                                                                                                                                                           2.40 + 0.15
  MAXIMUM RATING (Ta=25                )                                                                                                               E       1.27
                                                                                                                                                       F       2.30
                                                                                                   C                                                             _
          CHARACTERISTIC                   SYMBOL            RATING         UNIT                                                                       G   14.00+ 0.50
                                                                                                                                                       H   0.60 MAX
   Collector-Base Voltage                   VCBO                  -35        V                                                                         J       1.05
                                                                                                           E       E
                                                                                                                                                       K       1.45
                                                                                                                                                       L       25
   Collector-Emitter Voltage                VCEO                  -30        V




                                                                                               J
                                                                                                                                                       M      0.80




                                                                                                                                     D
                                                                                                                                K
                                                                                                       1       2       3   N                           N   0.55 MAX
   Emitter-Base Voltage                     VEBO                   -5        V                                                                         O      0.75
                                                                                                       L
   Collector Current                          IC                  -800       mA
                                                                                                                           1. EMITTER
   Emitter Current                            IE                  800        mA                                            2. COLLECTOR
                                                                                                                           3. BASE
   Collector Power Dissipation                PC                  400       mW
   Junction Temperature                       Tj                  150
   Storage Temperature Range                  Tstg           -55 150                                                                     TO-92M




  ELECTRICAL CHARACTERISTICS (Ta=25                          )
              CHARACTERISTIC                          SYMBOL                     TEST CONDITION                            MIN.            TYP.       MAX.       UNIT
   Collector Cut-off Current                             ICBO            VCB=-30V, IE=0                                         -           -          -100       nA
   Emitter Cut-off Current                                 IEBO          VEB=-5V, IC=0                                          -           -          -100       nA
   Collector-Emitter Breakdown Voltage                 V(BR)CEO          IC=-10mA, IB=0                                        -30          -            -         V
                                                     hFE(1) (Note)       VCE=-1V, IC=-100mA                                100              -          320
   DC Current Gain
                                                        hFE(2)           VCE=-1V, IC=-700mA                                    35           -            -
   Collector-Emitter Saturation Voltage                 VCE(sat)         IC=-500mA, IB=-20mA                                    -           -          -0.7        V
   Base-Emitter Voltage                                    VBE           VCE=-1V, IC=-10mA                                 -0.5             -          -0.8        V
   Transition Frequency                                     fT           VCE=-5V, IC=-10mA                                      -          120           -       MHz
   Collector Output Capacitance                            Cob           VCB=-10V, IE=0, f=1MHz                                 -           19           -         pF
  Note : hFE(1) Classification   0:100 200,        Y:160     320




1994. 3. 24                      Revision No : 0                                                                                                                         1/1
