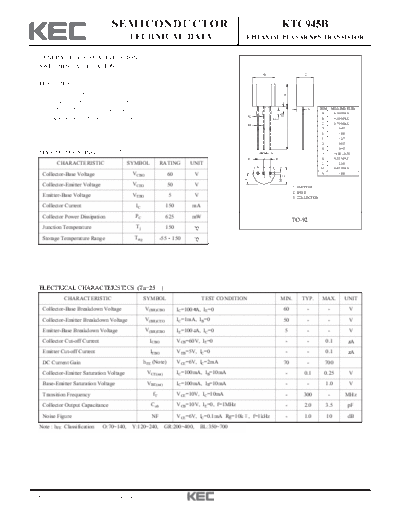

Image preview - the first page of the document
ktc945b


>> Download ktc945b documenatation <<

Text preview - extract from the document
                                  SEMICONDUCTOR                                                                            KTC945B
                                           TECHNICAL DATA                                      EPITAXIAL PLANAR NPN TRANSISTOR


  GENERAL PURPOSE APPLICATION.
  SWITCHING APPLICATION.
                                                                                                           B                             C

  FEATURES
    Excellent hFE Linearity.




                                                                                                                               A
     : hFE(IC=0.1mA)/hFE(IC=2mA)=0.95(Typ.)
    Low Noise : NF=1dB(Typ.). at f=1kHz                                                                                                      N     DIM       MILLIMETERS
                                                                                                                           E                        A         4.70 MAX
                                                                                                   K
    Complementary to KTA733B(O, Y, GR class).                                                                      G                                B         4.80 MAX
                                                                                                   D                                                C         3.70 MAX




                                                                                                                               J
                                                                                                                                                    D             0.45
                                                                                                                                                    E             1.00
                                                                                                                                                    F             1.27
                                                                                                                                                    G             0.85
                                                                                                                                                    H             0.45
  MAXIMUM RATING (Ta=25                )                                                                       H                                    J               _
                                                                                                                                                              14.00 + 0.50
                                                                                                   F                   F                            K         0.55 MAX
          CHARACTERISTIC                   SYMBOL           RATING         UNIT                                                                     L             2.30
                                                                                                                                                    M         0.45 MAX
   Collector-Base Voltage                   VCBO                 60           V                                                                     N            1.00




                                                                                                                               C
                                                                                                       1   2   3




                                                                                               L




                                                                                                                           M
   Collector-Emitter Voltage                VCEO                 50           V                                                     1. EMITTER
                                                                                                                                    2. BASE
   Emitter-Base Voltage                     VEBO                 5            V                                                     3. COLLECTOR

   Collector Current                         IC                 150        mA
   Collector Power Dissipation               PC                 625        mW
                                                                                                                                    TO-92
   Junction Temperature                      Tj                 150
   Storage Temperature Range                Tstg            -55 150




  ELECTRICAL CHARACTERISTICS (Ta=25                         )
              CHARACTERISTIC                       SYMBOL                         TEST CONDITION                           MIN.         TYP.        MAX.            UNIT
   Collector-Base Breakdown Voltage                V(BR)CBO           IC=100 A, IE=0                                           60            -           -            V
   Collector-Emitter Breakdown Voltage             V(BR)CEO           IC=1mA, IB=0                                             50            -           -            V
   Emitter-Base Breakdown Voltage                  V(BR)EBO           IE=100 A, IC=0                                           5             -           -            V
   Collector Cut-off Current                         ICBO             VCB=60V, IE=0                                            -             -       0.1               A
   Emitter Cut-off Current                           IEBO             VEB=5V, IC=0                                             -             -       0.1               A
   DC Current Gain                                 hFE (Note)         VCE=6V, IC=2mA                                           70            -       700
   Collector-Emitter Saturation Voltage             VCE(sat)          IC=100mA, IB=10mA                                        -         0.1         0.25             V
   Base-Emitter Saturation Voltage                  VBE(sat)          IC=100mA, IB=10mA                                        -             -       1.0              V
   Transition Frequency                                fT             VCE=10V, IC=10mA                                         -         300             -          MHz
   Collector Output Capacitance                       Cob             VCB=10V, IE=0, f=1MHz                                    -         2.0         3.5              pF
   Noise Figure                                       NF              VCE=6V, IC=0.1mA Rg=10k , f=1kHz                         -         1.0         10              dB
  Note : hFE Classification    O:70~140,    Y:120~240,          GR:200~400,       BL:350~700




2001. 9. 14                      Revision No : 2                                                                                                                             1/2
                                KTC945B




2001. 9. 14   Revision No : 2             2/2
