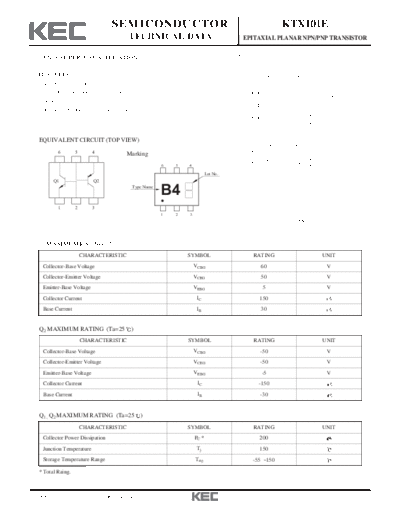

Image preview - the first page of the document
ktx101e


>> Download ktx101e documenatation <<

Text preview - extract from the document
                                  SEMICONDUCTOR                                                              KTX101E
                                          TECHNICAL DATA                            EPITAXIAL PLANAR NPN/PNP TRANSISTOR


 GENERAL PURPOSE APPLICATION.
                                                                                                              B

 FEATURES                                                                                                    B1

   Including two devices in TES6.
   (Thin Extreme Super mini type with 6 pin.)
                                                                                                    1                    6       DIM   MILLIMETERS




                                                                                             C
   Simplify circuit design.                                                                                                       A         _
                                                                                                                                        1.6 + 0.05




                                                                                        A1
                                                                                                                                            _




                                                                                    A
                                                                                                                                  A1    1.0 + 0.05
   Reduce a quantity of parts and manufacturing process.                                            2                    5                  _




                                                                                             C
                                                                                                                                  B     1.6 + 0.05
                                                                                                                                  B1        _
                                                                                                                                        1.2 + 0.05




                                                                                                                             D
                                                                                                    3                    4        C        0.50
                                                                                                                                  D         _
                                                                                                                                        0.2 + 0.05
                                                                                                                                  H         _
                                                                                                                                        0.5 + 0.05
                                                                                                                                   J         _
                                                                                                                                        0.12 + 0.05
 EQUIVALENT CIRCUIT (TOP VIEW)                                                                          P            P
                                                                                                                                  P          5

         6        5       4              Marking




                                                                                        H




                                                                                                                             J
                                                       6   5   4

                                                                          Lot No.
                                                                                              1.   Q1   EMITTER
       Q1                 Q2                                                                  2.   Q1   BASE
                                           Type Name
                                                       B4                                     3.
                                                                                              4.
                                                                                              5.
                                                                                              6.
                                                                                                   Q2
                                                                                                   Q2
                                                                                                   Q2
                                                                                                   Q1
                                                                                                        COLLECTOR
                                                                                                        EMITTER
                                                                                                        BASE
                                                                                                        COLLECTOR

         1        2       3
                                                       1   2   3
                                                                                                                    TES6


 Q1 MAXIMUM RATING (Ta=25                 )
                      CHARACTERISTIC                           SYMBOL                        RATING                               UNIT
   Collector-Base Voltage                                          VCBO                            60                                  V
   Collector-Emitter Voltage                                       VCEO                            50                                  V
   Emitter-Base Voltage                                            VEBO                            5                                   V
   Collector Current                                                IC                           150
   Base Current                                                     IB                             30


 Q2 MAXIMUM RATING (Ta=25                  )
                      CHARACTERISTIC                           SYMBOL                        RATING                                   UNIT
   Collector-Base Voltage                                          VCBO                          -50                                   V
   Collector-Emitter Voltage                                       VCEO                          -50                                   V
   Emitter-Base Voltage                                            VEBO                            -5                                  V
   Collector Current                                                IC                           -150
   Base Current                                                     IB                           -30


 Q1 , Q2 MAXIMUM RATING (Ta=25                  )
                      CHARACTERISTIC                           SYMBOL                        RATING                               UNIT
   Collector Power Dissipation                                     PC *                          200
   Junction Temperature                                             Tj                           150
   Storage Temperature Range                                       Tstg                      -55 150

 * Total Raing.



2008. 9. 23                      Revision No : 2                                                                                                      1/5
                                                                KTX101E


 Q1 ELECTRICAL CHARACTERISTICS (Ta=25                      )
              CHARACTERISTIC                  SYMBOL                     TEST CONDITION                MIN.   TYP.   MAX.   UNIT.
  Collector Cut-off Current                        ICBO        VCB=60V, IE=0                            -      -      0.1
  Emitter Cut-off Current                          IEBO        VEB=5V, IC=0                             -      -      0.1
  DC Current Gain                             hFE (Note)       VCE=6V, IC=2                            120     -     400
  Collector-Emitter Saturation Voltage         VCE(SAT)        IC=100 , IB=10                           -     0.1    0.25    V
  Transition Frequency                              fT         VCE=10V, IC=1                            80     -       -
  Collector Output Capacitance                     Cob         VCB=10V, IE=0, f=1                       -     2.0     3.5
  Noise Figure                                     NF          VCE=6V, IC=0.1 , f=1         , Rg=10     -     1.0     10
 Note)hFE Classification : Y(4)120~240,   GR(6)200~400




 Q2 ELECTRICAL CHARACTERISTICS (Ta=25                      )
              CHARACTERISTIC                  SYMBOL                     TEST CONDITION                MIN.   TYP.   MAX.   UNIT.
  Collector Cut-off Current                        ICBO        VCB=-50V, IE=0                           -      -     -0.1
  Emitter Cut-off Current                          IEBO        VEB=-5V, IC=0                            -      -     -0.1
  DC Current Gain                             hFE (Note)       VCE=-6V, IC=-2                          120     -     400
  Collector-Emitter Saturation Voltage         VCE(SAT)        IC=-100   , IB=-10                       -     -0.1   -0.3    V
  Transition Frequency                              fT         VCE=-10V, IC=-1                          80     -       -
  Collector Output Capacitance                     Cob         VCB=-10V, IE=0, f=1                      -     4.0     7.0
  Noise Figure                                     NF          VCE=-6V, IC=-0.1     , f=1    , Rg=10    -     1.0     10
 Note)hFE Classification : Y(4)120~240,   GR(6)200~400




2002. 1. 24                      Revision No : 2                                                                                    2/5
                                                                                                                KTX101E


                                       Q 1 (NPN TRANSISTOR)

                                                                      I C - VCE                                                                                                   h FE - I C
                                            240                                                                                                       1k
                                                                               COMMON EMITTER                                                                                                    COMMON EMITTER
                                                           6.0mA 5.0mA
   COLLECTOR CURRENT I C (mA)




                                                                               Ta=25 C
                                            200                                                                                                      500
                                                                      3.0mA




                                                                                                                      DC CURRENT GAIN h FE
                                                                              2.0mA
                                                                                                                                                     300
                                                                                                                                                                          Ta=100 C                     VCE =6V
                                            160
                                                                                                                                                                          Ta=25 C
                                                                              1.0mA                                                                                       Ta=-25 C
                                            120                                                                                                      100
                                                                                       0.5mA                                                          50
                                             80
                                                                              I B =0.2mA
                                                                                                                                                      30
                                                                                                                                                                                                            VCE =1V
                                             40
                                                                                         0
                                              0                                                                                                       10
                                                   0      1       2       3        4              5        6     7                                      0.1        0.3      1          3         10         30    100   300

                                                        COLLECTOR-EMITTER VOLTAGE VCE (V)                                                                           COLLECTOR CURRENT I C (mA)




                                                                      VCE(sat) - I C                                                                                            VBE(sat) - I C

                                              1                                                                                                       10
   COLLECTOR-EMITTER SATURATION




                                                                                   COMMON EMITTER                                                                                                COMMON EMITTER
                                                                                                                           BASE-EMITTER SATURATION




                                                                                   I C /I B=10                                                                                                   I C /I B=10
                                             0.5                                                                                                       5
         VOLTAGE VCE(sat) (V)




                                                                                                                                                                                                 Ta=25 C
                                                                                                                             VOLTAGE VBE(sat) (V)




                                             0.3                                                                                                       3


                                                                                                      C
                                             0.1                                             10
                                                                                               0                                                       1
                                                                                           =
                                                                                        Ta
                                            0.05                                                                                                     0.5
                                                                                                Ta=25 C
                                            0.03                                                                                                     0.3
                                                                                             Ta=-25 C


                                            0.01                                                                                                     0.1
                                                0.1       0.3     1       3     10             30         100   300                                        0.1      0.3     1          3         10         30    100   300

                                                              COLLECTOR CURRENT I C (mA)                                                                              COLLECTOR CURRENT IC (mA)




                                                                         fT - IC                                                                                                      I B - V BE
                                             3k                                                                                                       3k
      TRANSITION FREQUENCY f T (MHz)




                                                                                   COMMON EMITTER                                                                COMMON
                                                                                   VCE =10V                                                                      EMITTER
                                                                                                                                                      1k
                                                                                                                      BASE CURRENT I B (
