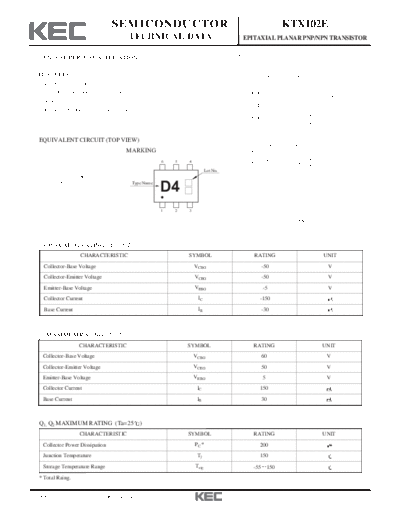

Image preview - the first page of the document
ktx102e


>> Download ktx102e documenatation <<

Text preview - extract from the document
                                  SEMICONDUCTOR                                                               KTX102E
                                          TECHNICAL DATA                            EPITAXIAL PLANAR PNP/NPN TRANSISTOR


 GENERAL PURPOSE APPLICATION.
                                                                                                              B

 FEATURES                                                                                                     B1

   Including two devices in TES6.
   (Thin Extreme Super mini type with 6 Pin.)
                                                                                                      1                 6       DIM    MILLIMETERS




                                                                                             C
   Simplify circuit design.                                                                                                      A          _
                                                                                                                                        1.6 + 0.05




                                                                                        A1
                                                                                                                                            _




                                                                                    A
                                                                                                                                 A1     1.0 + 0.05
   Reduce a quantity of parts and manufacturing process.                                              2                 5                   _




                                                                                             C
                                                                                                                                 B      1.6 + 0.05
                                                                                                                                 B1         _
                                                                                                                                        1.2 + 0.05




                                                                                                                            D
                                                                                                      3                 4        C         0.50
                                                                                                                                 D          _
                                                                                                                                        0.2 + 0.05
                                                                                                                                 H          _
                                                                                                                                        0.5 + 0.05
                                                                                                                                  J          _
                                                                                                                                        0.12 + 0.05
 EQUIVALENT CIRCUIT (TOP VIEW)                                                                            P         P
                                                                                                                                 P          5

            6     5       4
                                         MARKING




                                                                                        H
                                                       6   5   4




                                                                                                                            J
                                                                          Lot No.
       Q1                                                                                    1. Q 1   EMITTER


                                                       D4
                          Q2
                                           Type Name                                         2. Q 1   BASE
                                                                                             3. Q 2   BASE
                                                                                             4. Q 2   COLLECTOR
                                                                                             5. Q 2   EMITTER
                                                                                             6. Q 1   COLLECTOR
            1     2       3
                                                       1   2   3

                                                                                                                   TES6


 Q1 MAXIMUM RATING (Ta=25                  )
                      CHARACTERISTIC                           SYMBOL                        RATING                                  UNIT
   Collector-Base Voltage                                          VCBO                          -50                                  V
   Collector-Emitter Voltage                                       VCEO                          -50                                  V
   Emitter-Base Voltage                                            VEBO                           -5                                  V
   Collector Current                                                IC                           -150
   Base Current                                                     IB                           -30



 Q2 MAXIMUM RATING (Ta=25                 )
                      CHARACTERISTIC                           SYMBOL                        RATING                                  UNIT
   Collector-Base Voltage                                          VCBO                          60                                   V
   Collector-Emitter Voltage                                       VCEO                          50                                   V
   Emitter-Base Voltage                                            VEBO                           5                                   V
   Collector Current                                                IC                           150
   Base Current                                                     IB                           30



 Q1, Q2 MAXIMUM RATING (Ta=25                  )
                      CHARACTERISTIC                           SYMBOL                        RATING                                  UNIT
   Collector Power Dissipation                                     PC *                          200
   Junction Temperature                                             Tj                           150
   Storage Temperature Range                                       Tstg                      -55 150
 * Total Raing.


2008. 9. 23                      Revision No : 1                                                                                                      1/5
                                                                KTX102E


Q1 ELECTRICAL CHARACTERISTICS (Ta=25 )
              CHARACTERISTIC                 SYMBOL                      TEST CONDITION                MIN.   TYP.   MAX.   UNIT.
  Collector Cut-off Current                        ICBO        VCB=-50V, IE=0                           -      -     -0.1
  Emitter Cut-off Current                          IEBO        VEB=-5V, IC=0                            -      -     -0.1
  DC Current Gain                             hFE (Note)       VCE=-6V, IC=-2                          120     -     400
  Collector-Emitter Saturation Voltage         VCE(sat)        IC=-100   , IB=-10                       -     -0.1   -0.3    V
  Transition Frequency                              fT         VCE=-10V, IC=-1                          80     -       -
  Collector Output Capacitance                     Cob         VCB=-10V, IE=0, f=1                      -     4.0     7.0
  Noise Figure                                     NF          VCE=-6V, IC=-0.1     , f=1    , Rg=10    -     1.0     10
Note) hFE Classification : Y(4)120~240,    GR(6)200~400




 Q2 ELECTRICAL CHARACTERISTICS (Ta=25                      )
              CHARACTERISTIC                  SYMBOL                     TEST CONDITION                MIN.   TYP.   MAX.   UNIT.
  Collector Cut-off Current                        ICBO        VCB=60V, IE=0                            -       -     0.1
  Emitter Cut-off Current                          IEBO        VEB=5V, IC=0                             -       -     0.1
  DC Current Gain                             hFE (Note)       VCE=6V, IC=2                            120      -    400
  Collector-Emitter Saturation Voltage         VCE(sat)        IC=100 , IB=10                           -      0.1   0.25    V
  Transition Frequency                              fT         VCE=10V, IC=1                            80      -      -
  Collector Output Capacitance                     Cob         VCB=10V, IE=0, f=1                       -      2.0    3.5
  Noise Figure                                     NF          VCE=6V, IC=0.1 , f=1         , Rg=10     -      1.0    10
 Note) hFE Classification : Y(4)120~240,   GR(6)200~400




2008. 9. 23                      Revision No : 1                                                                                    2/5
                                                                                                           KTX102E


                    Q 1 (PNP TRANSISTOR)

                                                                    I C - VCE                                                                                                h FE - I C
                                      -240                                                                                                         3k
                                                                                  COMMON EMITTER
   COLLECTOR CURRENT I C (mA)




                                                     I B =-2.0mA
                                                                                  Ta=25 C                                                                                                     COMMON EMITTER
                                      -200




                                                                                                                  DC CURRENT GAIN h FE
                                                                   I B =-1.5mA
                                                                                                                                                   1k
                                      -160
                                                                      I B =-1.0mA                                                                500
                                      -120                                                                                                       300                      Ta=100 C                   VCE =-6V
                                                                             I B =-0.5mA                                                                                  Ta=25 C
                                       -80
                                                                                                                                                                          Ta=-25 C
                                                                             I B =-0.2mA                                                         100                                                     VCE =-1V
                                       -40
                                                                                                                                                   50
                                                                             I B =0mA
                                         0                                                                                                         30
                                              0     -1      -2        -3         -4        -5        -6    -7                                       -0.1     -0.3    -1      -3         -10         -30      -100   -300

                                                  COLLECTOR-EMITTER VOLTAGE VCE (V)                                                                             COLLECTOR CURRENT I C (mA)




                                                                   VCE(sat) - I C                                                                                         VBE(sat) - I C

                                         -1                                                                                                      -10
   COLLECTOR-EMITTER SATURATION




                                                                                  COMMON EMITTER                                                                                              COMMON EMITTER
                                                                                                                       BASE-EMITTER SATURATION




                                       -0.5                                       I C /I B =10                                                     -5                                         I C/I B=10
                                                                                                                                                                                              Ta=25 C
                                                                                                                         VOLTAGE V BE(sat) (V)
        VOLTAGE VCE(sat) (V)




                                       -0.3                                                                                                        -3


                                                                                                C
                                       -0.1                                                00                                                      -1
                                                                                         =1
                                                                                       Ta
                                      -0.05                                                                                                      -0.5
                                      -0.03                                                Ta=25 C
                                                                                                                                                 -0.3
                                                                                        Ta=-25 C


                                      -0.01                                                                                                      -0.1
                                          -0.1     -0.3     -1        -3         -10       -30      -100   -300                                     -0.1     -0.3    -1       -3            -10      -30     -100   -300

                                                     COLLECTOR CURRENT I C (mA)                                                                                 COLLECTOR CURRENT I C (mA)




                                                                      f T - IC                                                                                               I B - VBE
                                        3k                                                                                                        -1k
     TRANSITION FREQUENCY f T (MHz)




                                                                                  COMMON EMITTER                                                            COMMON EMITTER
                                                                                  VCE =-10V
                                                                                  Ta=25 C                                                        -300       VCE =-6V
                                        1k
                                                                                                                         BASE CURRENT IB (
