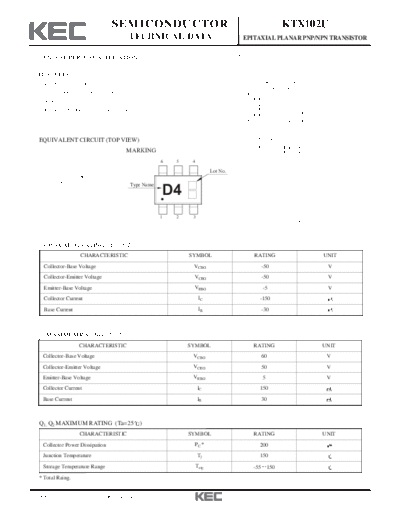

Image preview - the first page of the document
ktx102u


>> Download ktx102u documenatation <<

Text preview - extract from the document
                                   SEMICONDUCTOR                                                                 KTX102U
                                          TECHNICAL DATA                             EPITAXIAL PLANAR PNP/NPN TRANSISTOR


 GENERAL PURPOSE APPLICATION.

 FEATURES
                                                                                                             B
   Including two devices in US6.                                                                             B1

   (Ultra Super mini type with 6 leads)
                                                                                                    1                 6       DIM   MILLIMETERS
   Simplify circuit design.                                                                                                    A           _
                                                                                                                                      2.00 + 0.20




                                                                                              C
                                                                                                                                           _




                                                                                         A1
                                                                                                    2                 5        A1      1.3 + 0.1




                                                                                     A
   Reduce a quantity of parts and manufacturing process.                                                                       B           _
                                                                                                                                       2.1 + 0.1




                                                                                          C
                                                                                                    3                 4   D   B1            _
                                                                                                                                       1.25 + 0.1
                                                                                                                              C          0.65
                                                                                                                              D      0.2+0.10/-0.05
                                                                                                                              G          0-0.1
                                                                                                                              H             _
                                                                                                                                        0.9 + 0.1
 EQUIVALENT CIRCUIT (TOP VIEW)




                                                                                              H
                                                                                                                          T    T     0.15+0.1/-0.05

            6     5       4
                                          MARKING
                                                                                                             G
                                                      6    5    4
                                                                                              1.   Q1    EMITTER
                                                                           Lot No.            2.   Q1    BASE
       Q1                 Q2                                                                  3.   Q2    BASE



                                                          D4
                                                                                              4.   Q2    COLLECTOR
                                          Type Name
                                                                                              5.   Q2    EMITTER
                                                                                              6.   Q1    COLLECTOR


            1     2       3

                                                      1    2    3
                                                                                                                     US6


 Q1 MAXIMUM RATING (Ta=25                  )
                      CHARACTERISTIC                           SYMBOL                     RATING                                    UNIT
   Collector-Base Voltage                                       VCBO                               -50                               V
   Collector-Emitter Voltage                                    VCEO                               -50                               V
   Emitter-Base Voltage                                         VEBO                                -5                               V
   Collector Current                                                 IC                            -150
   Base Current                                                      IB                            -30



 Q2 MAXIMUM RATING (Ta=25                 )
                      CHARACTERISTIC                           SYMBOL                     RATING                                    UNIT
   Collector-Base Voltage                                       VCBO                               60                                V
   Collector-Emitter Voltage                                    VCEO                               50                                V
   Emitter-Base Voltage                                         VEBO                                5                                V
   Collector Current                                                IC                             150
   Base Current                                                     IB                             30



 Q1, Q2 MAXIMUM RATING (Ta=25                  )
                      CHARACTERISTIC                           SYMBOL                     RATING                                    UNIT
   Collector Power Dissipation                                  PC *                               200
   Junction Temperature                                             Tj                             150
   Storage Temperature Range                                        Tstg                  -55 150
 * Total Raing.


2008. 9. 23                      Revision No : 3                                                                                                      1/5
                                                                KTX102U


Q1 ELECTRICAL CHARACTERISTICS (Ta=25 )
              CHARACTERISTIC                 SYMBOL                      TEST CONDITION                MIN.   TYP.   MAX.   UNIT.
  Collector Cut-off Current                        ICBO        VCB=-50V, IE=0                           -      -     -0.1
  Emitter Cut-off Current                          IEBO        VEB=-5V, IC=0                            -      -     -0.1
  DC Current Gain                             hFE (Note)       VCE=-6V, IC=-2                          120     -     400
  Collector-Emitter Saturation Voltage         VCE(sat)        IC=-100   , IB=-10                       -     -0.1   -0.3    V
  Transition Frequency                              fT         VCE=-10V, IC=-1                          80     -       -
  Collector Output Capacitance                     Cob         VCB=-10V, IE=0, f=1                      -     4.0     7.0
  Noise Figure                                     NF          VCE=-6V, IC=-0.1     , f=1    , Rg=10    -     1.0     10
Note) hFE Classification : Y(4)120~240,    GR(6)200~400




 Q2 ELECTRICAL CHARACTERISTICS (Ta=25                      )
              CHARACTERISTIC                  SYMBOL                     TEST CONDITION                MIN.   TYP.   MAX.   UNIT.
  Collector Cut-off Current                        ICBO        VCB=60V, IE=0                            -       -     0.1
  Emitter Cut-off Current                          IEBO        VEB=5V, IC=0                             -       -     0.1
  DC Current Gain                             hFE (Note)       VCE=6V, IC=2                            120      -    400
  Collector-Emitter Saturation Voltage         VCE(sat)        IC=100 , IB=10                           -      0.1   0.25    V
  Transition Frequency                              fT         VCE=10V, IC=1                            80      -      -
  Collector Output Capacitance                     Cob         VCB=10V, IE=0, f=1                       -      2.0    3.5
  Noise Figure                                     NF          VCE=6V, IC=0.1 , f=1         , Rg=10     -      1.0    10
 Note) hFE Classification : Y(4)120~240,   GR(6)200~400




2008. 9. 23                      Revision No : 3                                                                                    2/5
                                                                                                          KTX102U


                    Q 1 (PNP TRANSISTOR)

                                                                    I C - VCE                                                                                            h FE - I C
                                      -240                                                                                                        3k
                                                                                COMMON EMITTER
   COLLECTOR CURRENT I C (mA)




                                                    I B =-2.0mA
                                                                                Ta=25 C                                                                                                     COMMON EMITTER
                                      -200




                                                                                                                 DC CURRENT GAIN h FE
                                                                  I B =-1.5mA
                                                                                                                                                  1k
                                      -160
                                                                    I B =-1.0mA                                                                  500
                                      -120                                                                                                       300                     Ta=100 C                  VCE =-6V
                                                                            I B =-0.5mA                                                                                  Ta=25 C
                                       -80
                                                                                                                                                                         Ta=-25 C
                                                                                I B =-0.2mA                                                      100                                                VCE =-1V
                                       -40
                                                                                                                                                  50
                                                                            I B =0mA
                                         0                                                                                                        30
                                              0     -1      -2        -3         -4       -5        -6    -7                                       -0.1     -0.3    -1       -3         -10        -30    -100   -300

                                                  COLLECTOR-EMITTER VOLTAGE V CE (V)                                                                         COLLECTOR CURRENT I C (mA)




                                                                   VCE(sat) - I C                                                                                         VBE(sat) - I C
   COLLECTOR-EMITTER SATURATION




                                         -1                                                                                                      -10
                                                                                 COMMON EMITTER                                                                                             COMMON EMITTER
                                                                                                                      BASE-EMITTER SATURATION




                                       -0.5                                      I C /I B =10                                                     -5                                        I C/I B=10
                                                                                                                         VOLTAGE VBE(sat) (V)




                                                                                                                                                                                            Ta=25 C
       VOLTAGE VCE(sat) (V)




                                       -0.3                                                                                                       -3


                                                                                               C
                                       -0.1                                               00                                                      -1
                                                                                        =1
                                                                                      Ta
                                      -0.05                                                                                                     -0.5
                                      -0.03                                               Ta=25 C
                                                                                                                                                -0.3
                                                                                       Ta=-25 C


                                      -0.01                                                                                                     -0.1
                                          -0.1     -0.3     -1        -3        -10       -30      -100   -300                                     -0.1     -0.3    -1       -3            -10      -30   -100   -300

                                                     COLLECTOR CURRENT I C (mA)                                                                               COLLECTOR CURRENT I C (mA)




                                                                    fT - IC                                                                                                  I B - V BE
                                        3k                                                                                                       -1k
     TRANSITION FREQUENCY f T (MHz)




                                                                                 COMMON EMITTER                                                            COMMON EMITTER
                                                                                 VCE =-10V
                                                                                 Ta=25 C                                                        -300       VCE =-6V
                                                                                                                        BASE CURRENT IB (
