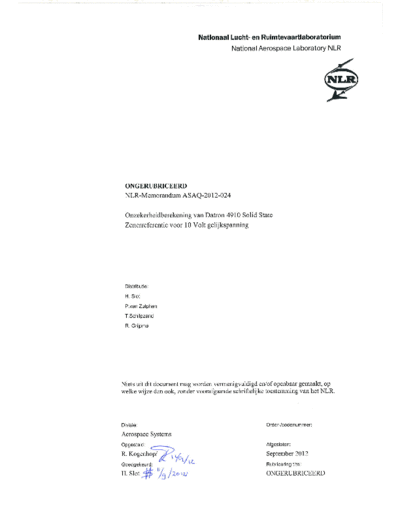

Image preview - the first page of the document
![TCEM-1208_Praktijkrichtlijn_Zenerreferenties c20120911 [1]](/pics/5c2b550a68aa4.gif)
>> Download TCEM-1208_Praktijkrichtlijn_Zenerreferenties c20120911 [1] documenatation <<
Text preview - extract from the document
ONGERUBRICEERD
-2-
Memorandum ASAQ-2012-024
ONGERUBRICEERD
ONGERUBRICEERD
-3-
Memorandum ASAQ-2012-024
Samenvatting
Dit document bevat een toelichting op de onzekerheid berekening van een Datron 4910 solid
state zenerreferentie 10 V four wire bufferd output.
De Datron 4910 is aantoonbaar herleidbaar naar (inter-) nationale standaard gemeten en
gekarakteriseerd. Deze berekening is de basis voor de "Calibration and Measurement
Capabilitiy" (CMC) voor gelijkspanning bij 10 Volt van de kalibratiefaciliteit voor "Electro
Magnetische Grootheden en Tijd" .
De berekening is opgezet in overeenstemming met document EA-4/02 Expressions of the
Uncertainty of Measurements in Calibration including supplement 1 and 2.
Het document is opgesteld door R. Kogenhop van het Nationaal Lucht-
Ruimtevaartlaboratorium (NLR), kalibratiefaciliteit voor "Electro Magnetische Grootheden en
Tijd" (EMG) en wordt gepubliceerd om als leidraad te kunnen dienen voor het opzetten van een
onzekerheid berekening.
ONGERUBRICEERD
ONGERUBRICEERD
-4-
Memorandum ASAQ-2012-024
Inhoudsopgave
1 Inleiding 5
2 Toegepaste instrumenten. 6
2.1 Meetopstelling 6
3 Afzonderlijke bijdrage van de onzekerheid componenten 9
3.1 De interlab-standard Datron 4910 9
3.1.1 Componenten van de interlab-standaard en hun onzekerheid bijdrage 9
3.2 De vergelijking standaarden 11
3.2.1 Datron 1281 Digitale Voltmeter 11
3.2.1.1 De afzonderlijke bijdrage in de meetonzekerheid met de Datron 1281 12
3.2.2 Keithley 2182 nano-Voltmeter 12
3.2.2.1 De afzonderlijke bijdrage in de meetonzekerheid met de Keithley 2182 13
3.3 De referentie-standaard Datron 4910 13
3.3.1 Componenten van de referentie-standaard en hun onzekerheid bijdrage 13
4 De onzekerheidtabel conform EA-4/02 15
4.1 Datron 4910 Interlab standaard 4 Wire Buffer bij inzet. 15
4.2 Datron 4910 Referentie standaard 4 Wire Buffer in de bepaling 16
5 Calibration Measurement Uncertainty (CMC) 18
5.1 Meetonzekerheden in tabelvorm conform EA-4/02 18
6 Appendix 22
6.1 Appendix A certificaat interlab standaard Datron 4910 22
6.2 Appendix B certificaat nano-Voltmeter Keithley 2182 26
(27 pagina's totaal)
ONGERUBRICEERD
ONGERUBRICEERD
-5-
Memorandum ASAQ-2012-024
1 Inleiding
Dit document bevat de onzekerheid berekening van een Datron 4910 solid state zenerreferentie.
De Datron 4910 10 V four wire buffered output is aantoonbaar herleidbaar naar (inter-)
nationale standaard gemeten en gekarakteriseerd. Deze berekening is de basis voor de
"Calibration and Measurement Capabilitiy" (CMC) voor gelijkspanning bij 10 Volt.
De berekening is opgezet in overeenstemming met document EA-4/02 Expressions of the
Uncertainty of Measurements in Calibration including supplement 1 and 2.
ONGERUBRICEERD
ONGERUBRICEERD
-6-
Memorandum ASAQ-2012-024
2 Toegepaste instrumenten.
De instrumenten die toegepast zijn om de metingen te verrichten:
Interlab standard : Datron 4910 DC Voltage Reference Standard sn 23113-8
(reizende standaard)
Reference standard : Datron 4910 DC Voltage Reference Standard sn 25760-8
(inhuis referentie)
Comparison standard : Keithley 2182A Nanovoltmeter sn 0912789
: Datron 1281 Digitale Multimeter sn 44730
2.1 Meetopstelling
Figuur 1
Meetopstelling voor het bepalen van de absolute afwijking van Datron 1281 Digitale Voltmeter
bij 10 V met behulp de Datron 4910 Interlab-standaard.
ONGERUBRICEERD
ONGERUBRICEERD
-7-
Memorandum ASAQ-2012-024
Figuur 2
Meetopstelling voor het bepalen van de Datron 4910 Reference-standaard met behulp van een
Datron 128 multimeter gecorrigeerd voor de afwijking bij 10 V.
ONGERUBRICEERD
ONGERUBRICEERD
-8-
Memorandum ASAQ-2012-024
Figuur 3
Meetopstelling voor het onderling vergelijken van de Datron 4910 Interlab-standaard met de
Datron 4910 Reference-standaard middels een Keithley 2182 nano-Voltmeter.
ONGERUBRICEERD
ONGERUBRICEERD
-9-
Memorandum ASAQ-2012-024
3 Afzonderlijke bijdrage van de onzekerheid componenten
3.1 De interlab-standard Datron 4910
De bijdrage van de afzonderlijke componenten die bepalend zijn voor de totale meetonzekerheid
zijn:
De certificatie van de interlab standaard door een nationale standaard.
De bijdrage van onzekerheid op basis van specificaties of waarnemingen.
Voor de gegenereerde uitgangsspanning van de Datron 4910 Interlab standaard
geldt bij inzet (i):
4910-Int-i = 4910_intcert + 4910_intdrift.
3.1.1 Componenten van de interlab-standaard en hun onzekerheid bijdrage
De interlab standaard wordt met een vastgesteld kalibratie interval ter certificatie aangeboden
bij een (inter-) nationaal standaarden laboratorium waarbij de opgegeven onzekerheid door het
standaarden laboratorium 1 ◦ Jabse Service Manual Search 2024 ◦ Jabse Pravopis ◦ onTap.bg ◦ Other service manual resources online : Fixya ◦ eServiceinfo
