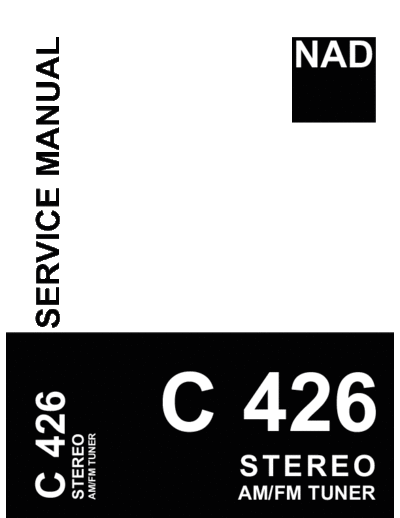

Image preview - the first page of the document
C-426


>> Download C-426 documenatation <<

Text preview - extract from the document
  C 426                        SERVICE MANUAL
  STEREO
  AM/FM TUNER
                                           NAD




AM/FM TUNER
              STEREO
                       C 426
                                   SERVICE SAFETY PRECAUTIONS

1.     Safety check out
(Only U.S.A. model)
Before returning the product to the customer, make leakage current or resistance measurements
to determine that exposed parts are acceptably insulated from the supply circuit.


   Parts marked with the symbol   are critical with regard to the risk of fire and electric shock.
   Replace only with parts recommended by the manufacturer.


CONTENTS
DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . PAGE
SPECIFICATIONS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-4
REAR PANEL / FRONT PANEL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
DISASSEMBLY INSTRUCTIONS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
BLOCK DIAGRAM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
WIRING DIAGRAM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
ADJUSTMENT POINTS DIAGRAM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
INSTRUMENT SETUP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
ALIGNMENT PROCEDURES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
PCB LAYOUT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12-14
SCHEMATIC DIAGRAM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15-17
IC BLOCK DIAGRAM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18-22
ELECTRICAL PARTS LIST . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23-31
EXPLODED VIEW. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
EXPLODED VIEW PARTS LIST . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
PACKING DIAGRAM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34




                                                                   -2-
SPECIFICATIONS
AM BAND SPECIFICATION
Frequency Range         CA     530 - 1710 KHz Step 10 KHz
                        EU     531 - 1602 KHz Step 9 KHz
                                                            FREQ (KHz)    UNIT   LIMIT

1.   Usable sensitivity                                     999           dBuV   <= 30
     (400Hz, -20dB, direct input)                           /1000

2.   S/N RATIO                                              999           dB     >= 38
     (5mV input)                                            /1000

3.   THD (5mV input)                                        999           %      <= 3
                                                            /1000

4.   IF Rejection (450KHz)                                  603           dB     >= 36
     (ref. to item 8)                                       /600

5.   Image Rejection (F+2xIF)                               1404          dB     >= 25
     (ref. to item 8)                                       /1400

6.   Selectivity                                            999           dB     >= 17
     (ref. to item 8)                                       /1000

7.   Output                                                 999           mV     100 ~ 180
     (30%, 10mV)                                            /1000

8.   Loop sensitivity 20dB S/N                              999/1000      dB     <= 68
                                                            603 / 600     dB     <= 68
                                                            1404 / 1400   dB     <= 68

9.   Frequency response 100 - 2.3KHz                        999 /1000     dB     0 +/- 6dB
     (400 Hz, 5mV)


FM BAND SPECIFICATION
Frequency Range         CA/EU 87.5 - 108MHz Step 50 KHz
                                                            FREQ          UNIT   LIMIT

1.   Usable sensitivity MONO                                98MHz         dBu    <= 15
     IHF (3% THD)

2.   S/N RATIO
     (60dBu A filter)                         MONO          98MHz         dB     >= 72
     (60dBu A filter)                         STEREO        98MHz         dB     >= 68

3.   THD (60dBu Audio LPF)                    MONO          98MHz         %      < 0.4
     (60dBu Audio LPF)                        STEREO        98MHz         %      < 0.6
     L = R, C=40KHz Dev.

4.   IF Rejection (10.7MHz)                   CA&EU         98MHz         dB     > 80
     (refer to item 1)

5.   Image Rejection (119.4 MHz)              CA&EU         98MHz         dB     >= 70
     (refer to item 1)


                                                      -3-
6.   Capture ratio (40dBu)                                               dB    <3

7.   AM Supression                                        98MHz          dB    > 60
     @ 60dBu 100% mod FM, 30% mod AM

8.   Pilot suppression        L&R                         98 MHz         dB    > 60

9.   Frequency response                                   20Hz & 10KHz   dB    0 +/- 1.5
     ( 1KHz Ref ) UL 75Us,CE50Us

10. Channel Separation @                                  30 Hz          dB    >= 28
    (60dBu IHF wtd)                                       1 KHz          dB    >= 38
                                                          10KHz          dB    >= 28

11. Alternate channel selectivity +/-400KHz, IHF          UL             dB    >= 35
                                                          CE             dB    > 60

12. Muting level                                                         dBu   18 +/-6.


13. Output                                    CA          98MHz          mV    350~600
                                              EU                               550~900

14. RDS decode sensitivity.                                              dBu   <= 30

15. Auto-search sensitivity                   ON                         dBu   <= 30
                                              OFF                        dBu   >= 15

16. Blend ON separation@1KHz                              98MHz          dB    6 +/-2




                                                    -4-
REAR PANEL / FRONT PANEL

REAR PANEL




                 1   2           3       4       5       6                               7

            1.   FM ANTENNA TERMINAL                             5.    IR IN
            2.   AM ANTENNA TERMINAL                             6.    +12V TRIGGER IN
            3.   OUTPUT (L, R)                                   7.    AC MAINS INPUT
            4.   RS-232


FRONT PANEL




        1        2       3   4       5       6   7   8       9         10                    11


            1.   STANDBY LED                                     7.    MEMORY
            2.   STANDBY BUTTON                                  8.    PRESET/TUNE
            3.   FM/AM                                           9.    REMOTE SENSOR
            4.   FM MUTE/MODE                                    10.   VFD
            5.   BLEND                                           11.   PRESET/TUNE CONTROL KNOB:
            6.   DISPLAY


IMPORTANT NOTES
1. Show the software version
   Press "DISPLAY" and "FM/AM".
2. Light UP all the icon on the VFD
   Press "FM/AM" & "PRESET/TUNE".
3. Factory test resets
   When VFD all Light press any key.
4. AM Step 10K/9K Change
   When AM band, press "FM MUTE/MODE" & "PRESET/TUNE".
5. Shipment resets (clear)
   When pressing "MEMORY" & "PRESET/TUNE" to VFD all Light, press any key.
                                                         -5-
DISASSEMBLY INSTRUCTIONS


1. Remove machine screws M 4.0 x 6.0 ( 1 to 4 ) from the side panels.
   Remove tapping screw 3.0 x 8.5 5 from the back panel.
   Refer to Figure No.1.


                            4                       5



              3




                                                                                   2




                                                                          1
   Figure No.1




2. Pull both sides of the TOP COVER slightly outwards 6 and tilt approx. 35
