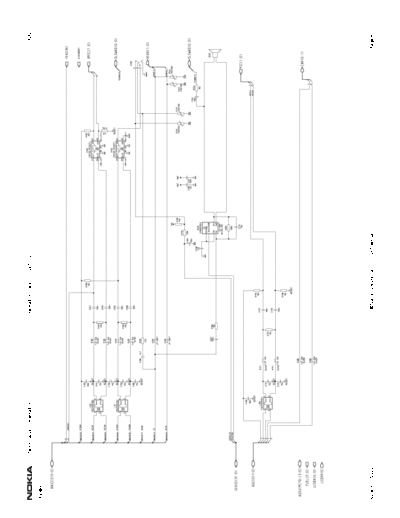

                  CCS Technical Documentation   Schematics / Layouts 3585, 3570                     NPD-1

Audio




                                                                                          HOOKINT




Issue 1 11/2002                                    Nokia Corporation       Confidential         Page A-1
                  CCS Technical Documentation   Schematics / Layouts 3585, 3570              NPD-1

Circuit Diagram of RX (Batman)




Issue 1 11/2002                                    Nokia Corporation       Confidential   Page A-2
                  CCS Technical Documentation   Schematics / Layouts 3585, 3570              NPD-1

DC-DC Converter




Issue 1 11/2002                                    Nokia Corporation       Confidential   Page A-3
                  CCS Technical Documentation    Schematics / Layouts 3585, 3570              NPD-1

Circuit Diagram of Test and Emulator Interface




Issue 1 11/2002                                     Nokia Corporation       Confidential   Page A-4
                  CCS Technical Documentation           Schematics / Layouts 3585, 3570              NPD-1

Circuit Diagram of RX front end




                                LOGIC INPUTS

            MODES        BAND      GAIN_CTL    IF_SEL




Issue 1 11/2002                                            Nokia Corporation       Confidential   Page A-5
                  CCS Technical Documentation   Schematics / Layouts 3585, 3570              NPD-1

UPP Decoupling Diagram




JTAG Emulator Connector and Buffers




MultiGND Connecting Audio GNDs to Global GNDs




Issue 1 11/2002                                    Nokia Corporation       Confidential   Page A-6
                  CCS Technical Documentation   Schematics / Layouts 3585, 3570              NPD-1

Circuit Diagram of Memory Configuration




Circuit Diagram of Ostrich Test Interface




Issue 1 11/2002                                    Nokia Corporation       Confidential   Page A-7
                  CCS Technical Documentation    Schematics / Layouts 3585, 3570              NPD-1

Circuit Diagram of PA

                                                   PCS




                                                CELLULAR




Issue 1 11/2002                                     Nokia Corporation       Confidential   Page A-8
                  CCS Technical Documentation   Schematics / Layouts 3585, 3570              NPD-1

Circuit Diagram of Common Baseband




Issue 1 11/2002                                    Nokia Corporation       Confidential   Page A-9
                  CCS Technical Documentation   Schematics / Layouts 3585, 3570               NPD-1

Circuit Diagram of DCT4 Power Supply




5-pin Production Test Pattern




Issue 1 11/2002                                    Nokia Corporation       Confidential   Page A-10
                  CCS Technical Documentation                          Schematics / Layouts 3585, 3570                                               NPD-1

Circuit Diagram of RF

                                                                                                           ROBIN




                                                                                                                                   PA




                                                                                                         (USE REFS 601-)



                                                                                                                               (USE REFS 801-)




                                                                                                                           BATMAN


                            UHF_SYNTH           RX_FRONT_END




                              (USE REFS 501-)



                                                  (USE REFS 750-799)




                                                                                                                           (USE REFS 701-749)




Issue 1 11/2002                                                           Nokia Corporation       Confidential                                   Page A-11
                  CCS Technical Documentation   Schematics / Layouts 3585, 3570               NPD-1

Circuit Diagram of RF-BB Interface




Issue 1 11/2002                                    Nokia Corporation       Confidential   Page A-12
                  CCS Technical Documentation   Schematics / Layouts 3585, 3570               NPD-1

Circuit Diagram of Robin




Issue 1 11/2002                                    Nokia Corporation       Confidential   Page A-13
                  CCS Technical Documentation   Schematics / Layouts 3585, 3570               NPD-1

DCT4 Common Baseband Schematic (top level)




Issue 1 11/2002                                    Nokia Corporation       Confidential   Page A-14
                  CCS Technical Documentation              Schematics / Layouts 3585, 3570                              NPD-1

Circuit Diagram of System Connector




                                                                                                     CHARGER(4:0)




                                                                                                     GENIO(31:0)


                                                                                                     HEADINT




                                                                                                     ACCDIF(2:0)



                                                                                                       IRIF(2:0)




                                                                                                     XMIC(1:0)




                                                                                                     XEAR(1:0)




                                                MIC(1:0)




Issue 1 11/2002                                               Nokia Corporation       Confidential                  Page A-15
                  CCS Technical Documentation   Schematics / Layouts 3585, 3570                    NPD-1

Circuit Diagram of Top Level

                                                                                          RF




                                    SYS




Issue 1 11/2002                                    Nokia Corporation       Confidential        Page A-16
                  CCS Technical Documentation                             Schematics / Layouts 3585, 3570               NPD-1

Circuit Diagram of UHF Synthesizer




                                      NOTE: THIS CAP SHOULD BE AS CLOSE
                                            AS POSSIBLE TO VCC PIN-18
                                            OF SYN CHIP (LMX2310).




Issue 1 11/2002                                                              Nokia Corporation       Confidential   Page A-17
                  CCS Technical Documentation   Schematics / Layouts 3585, 3570               NPD-1

Circuit Diagram of DCT4 UPP




Issue 1 11/2002                                    Nokia Corporation       Confidential   Page A-18
                  CCS Technical Documentation   Schematics / Layouts 3585, 3570               NPD-1

User Interface




Issue 1 11/2002                                    Nokia Corporation       Confidential   Page A-19
                  CCS Technical Documentation   Schematics / Layouts 3585, 3570               NPD-1

Component Layout - Top




Component Layout - Bottom




Issue 1 11/2002                                    Nokia Corporation       Confidential   Page A-20
