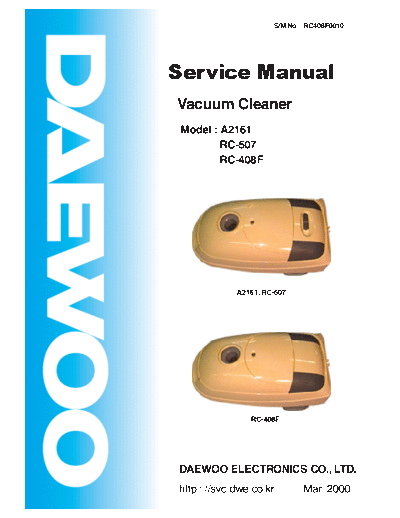

Image preview - the first page of the document
RC-507 & RC-408F


>> Download RC-507 & RC-408F documenatation <<

Text preview - extract from the document
                      S/M No. : RC408F0010




Service Manual
Vacuum Cleaner
Model : A2161
        RC-507
        RC-408F




             A2161, RC-507




                RC-408F




DAEWOO ELECTRONICS CO., LTD.
http : //svc.dwe.co.kr        Mar. 2000
  TABLE OF CONTENTS
1. SPECIFICATIONS .......................................................................................................................... 2
2. EXTERNAL VIEWS ......................................................................................................................... 3
    1. ASSEMBLY ................................................................................................................................... 3
    2. MODEL A2161, RC-507 ............................................................................................................... 3
3. DIAGRAM ........................................................................................................................................ 4
    1. WIRING DIAGRAM ....................................................................................................................... 4
    2. CIRCUIT DIAGRAM ...................................................................................................................... 5
4. TROUBLE SHOOTING GUIDE ....................................................................................................... 6
5. DISASSEMBLING AND TREATMENT ........................................................................................... 7
    1. CLEANER ASSEMLY....................................................................................................................         7
    2. MOTOR ASSEMBLY.....................................................................................................................         8
    3. CORD REEL ASSEMBLY .............................................................................................................            9
    4. COVER DUST ASSEMBLY...........................................................................................................              10
    5. COVER BODY ASSEMLY.............................................................................................................             11
6. EXPLODED VIEW AND PARTS LIST............................................................................................. 13
    1. CLEANER ASSEMBLY .................................................................................................................          13
    2. MOTOR ASSEMBLY.....................................................................................................................         15
    3. CORD REEL ASSEMBLY .............................................................................................................            16
    4. COVER DUST ASSEMBLY...........................................................................................................              18
    5. COVER BLDY ASSEMBLY ...........................................................................................................             19
    6. HOSE ASSEMBLY ........................................................................................................................      21
    7. PIPE ASSEMBLY ..........................................................................................................................    22
    8. BRUSH ASSEMBLY......................................................................................................................        23

                                                                                1
1. SPECIFICATIONS


               MODEL              A2161 / RC-507             RC-408F
RATED VOLTAGE/FREQUENCY   230V/50Hz
INPUT WATT                NOR(1100W) MAX(1300W)
WEIGHT(BODY)              3.7Kg
DIMENSION(LHD)            482 X 272 X 223K
CORD LENGTH               6m
POWER CONTROL             ELECTRONIC VARIABLE       ON/OFF
DUST METER                MECHANICAL
HOSE                      NON-CURRENT 1.6m
EXTENSION PIPE            2 PLASTICS / STEEL PIPE   2 PLASTICS
BRUSH                     NORMAL SUCTION BRUSH
NOZZLE                    DUSTING BRUSH
                          CREVICE NOZZLE




                                      2
 2. EXTERNAL VIEWS
1. ASSEMBLY

                                                             MODEL
                         PART NAME
                                                     A2161   RC-507   RC-408F
 A - DUST METER                                       O        O        O
 B - CREVICE NOZZLE                                   O        O        O
 C - DUSTING BRUSH                                    O        O        O
 D - SWITCH BUTTON                                    O        O        O
 E - CORD REWIND BUTTON                               O        O        O
 F - POWER CORD                                       O        O        O
 G - HOSE ASSY                                        O        O        O
 H - NORMAL BRUSH                                     O        O        O
 I-1 - EXTENSION PIPE (2 Plastic Tubes)               O        -        O

 I-2 - EXTENSION PIPE (Steel Telescopic Tube)         -        O        -
 POWER CONTROL             ELECTRONIC VARIABLE        O        O        -
                           ON/OFF TYPE                -        -        O

2. MODEL RC-507, A2161




                                                 3
3. DIAGRAM
1. WIRING DIAGRAM
  1) MODEL : A2161, RC-507




  2) MODEL : RC-408F




                             4
                                 DIAGRAM



2. CIRCUIT DIAGRAM
  1) MODEL : A2161, RC-507




  2) MODEL : RC-408F




                             5
4. TROUBLE SHOOTING GUIDE

     TROUBLE                                     CAUSE                             COUNTERMEASURE



SUCTION POWER                    FILTER BAG(PAPER OR CLOTH)                        CHANGE IT WITH NEW ONE
IS W E A K                       IS FULL WITH DUST                                 OR REMOVE THE DUST


                                 CLOGGING OR TEAR IN HOSE                           REMOVE OBSTACLE
                                                                                    OR REPLACE THE HOSE

                                 DEFECTIVE MOTOR                                    REPLACE THE MOTOR
                                                                                    (SEE 5-2)


CLEANER DOES                     BREAKING IN POWER CORD                             REPLACE THE POWER
NOT WORK                        (AT BLADE TIP OR ROOT OF PLUG)                      CORD (SEE 5-3)


                                 DEFECTIVE SLIDE VOLUME
                                 LOCATED IN COVER BODY                              REPLACE IT (SEE 5-5)


                                 DEFECTIVE PCB ASSEMBLY                             REPLACE IT (SEE 5-5)


                                 BREAKING OF CONNECTIONS                            REPAIR (SEE 5-3)
                                 OR POOR CONTACTS IN
                                 CORD REEL ASSEMBLY


                                 DEFECTIVE MOTOR                                    REPLACE IT (SEE 5-2)


                                 BREAKING OF CONNECTIONS
                                 IN C O V E R B O D Y A S S E M B L Y               REPAIR (SEE 5-5)


                                 DEFECTIVE SWITCH                                   REPLACE IT (SEE 5-5)


MOTOR DOES NOT                   DEFECTIVE PCB ASSEMBLY                             REPLACE IT (SEE 5-5)
STOP EVEN IF
 SW I T C H

POWER CORD IS                    BROKEN REEL SPRING                                 REPLACE IT (SEE 5-3)
NOT WOUND UP                     OF CORD REEL

                                 POWER CORD BROKE AWAY                              REPAIR (SEE 5-3)
                                 FROM THE BOBBIN
