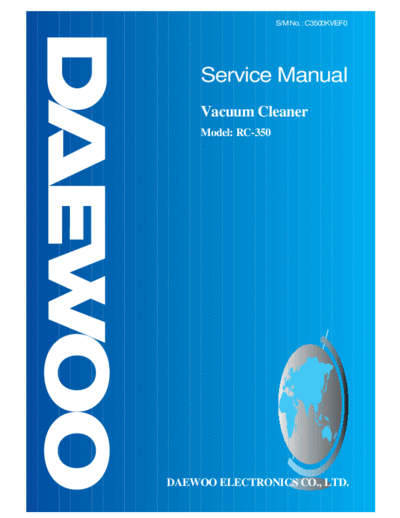

Image preview - the first page of the document
RC-350


>> Download RC-350 documenatation <<

Text preview - extract from the document
                     S/M No. : C3500KVEF0




     Service Manual
     Vacuum Cleaner
     Model: RC-350




DAEWOO ELECTRONICS CO., LTD.



SPECIFICATIONS ............................................................................................................................... 2
DIAGRAM ............................................................................................................................................ 3
    1. WIRING DIAGRAM ...................................................................................................................................... 3
    2. CIRCUIT DIAGRAM..................................................................................................................................... 3
TROUBLE SHOOTING GUIDE ........................................................................................................... 4
DISASSEMBLING AND TREATMENT ............................................................................................... 5
    1. CLEANER ASSEMBLY............................................................................................................................... 5
    2. CORD REEL ASSEMBLY............................................................................................................................ 6
EXPLODED VIEW AND PARTS LIST................................................................................................. 7
    1. BODY ASSEMBLY....................................................................................................................................... 7
    2. BODY COVER ASSEMBLY......................................................................................................................... 8
    3. CORD POWER ASSEMBLY........................................................................................................................ 9
    4. DUST COVER AQSSEMBLY ...................................................................................................................... 10
    5. HOSE ASSEMBLY....................................................................................................................................... 11
    6. WIDE SUCTION BRUSH ASSEMBLY......................................................................................................... 12
    7. EXTENSION PIPE AND NOZZLES ............................................................................................................. 13





SPECIFICATIONS

                            MODEL                                      RC-350
R AT ED V O LTA G E /F R EQ U E N CY   230V /50Hz
INP U T W AT T                         1300W (M A X )
W E IG H T(B O D Y)                    3.7kg
D IM E N S IIO N (LHD )                354 X 240X 262m m
C O R D LEN G T H                      6m
P O W E R C O N TR O L                 E LE C T R O N IC VA RIA B LE
D US T M ET E R                        M EC H A NIC A L
HOSE                                   N O N -C UR R E NT 1.8m
E XT E N S IO N P IPE                  2 PLA S T IC S
                                       W ID E S UC T IO N B R U SH
                                       D US T IN G B R U SH
N O Z Z LE
                                       C RE V IC E N O Z ZLE
                                       U PH O LST E RY N O Z Z LE





 DIAGRAM
1. W IRIN G D IAGR AM




2. CIR CUIT DIAGRAM




                   S /W


                                                                                                           R2
                                                                R3
                                                                                                                         200K O H M




                                                                               T2
                                                                100 O H M
                                                                1W                  TR IA C
                                                                                                                         S /V R




                                   C3
                                                                                    G
                                   0.15uP
                                   275V                                        T1

                                                                C2
                                                                0.1uP                          D IA C
                                                                275V A C
                                                                                              R4
                                                                                              47 O H M          Y E L LO W
                                              M O TO R                                        1/4W


                                                      B LU E                        C1             R1

                                                                                                         P CB



                               100 ~110 V     120~ 127V        220~ 240V /50 Hz 220~ 230V /60H z
                          C1   0.1uP 100V     0.1uP 100V       0.22uP 100V      0.22uP 100V

                          R 1 1K O H M 1/2W   1K O HM 1 /2W    10K O HM 1/2W    10K O H M 1/2W

                          R 2 180K OHM 1/2W 240K O H M 1/2W 200K O H M 1/2W 1 50K O H M 1/2W





TROUBLE SHOOTING GUIDE

           TRO UBLE                                        CAUSE                                  CO UNTERMEASURE


                                          FILTER BAG(PAPER OR CLOTH) IS
                                                                                          CHANGE IT WITH NEW ONE
                                          FULL WITH DUSH

SUCTION POWER IS WEEK                                                                     REMOVE OBSTACLE OR
                                          CLOGGING OR TEAR IN HOSE
                                                                                          REPLACE THE HOSE

                                          DEFECTIVE MOTOR                                 REPLACE THE MOTOR



                                          BREAKING IN POWER CORD
                                                                                          REPAIR
                                          (AT BLADE TIP OR ROOT OF CORD)

                                          BREAKING OF CONNECTIONS OR POOR
                                                                                          REPAIR
                                          CONTACTS IN CORD REEL ASSEMBLY
CLEANER DOES NOT WORK
                                          DEFECTIVE MOTOR                                 REPLACE IT

                                          BREAKING OF CONNECTIONS IN
                                                                                          REPAIR
                                          BODY ASSEMBLY

                                          DEFECTIVE SWITCH                                REPLACE IT



                                          BROKEN REEL SPRING                              REPLACE IT
POWER CORD IS NOT WOUND UP                POWER CORD BROKE AWAY FROM
                                                                                          REPAIR
                                          THE BOBBIN


CAUTION

  BE CA R EFU L W H E N B RE A KING UP TH E C O R D R EE L. THE RE E L S P RING M AY S P RING O U T O F THE S P R IN G CO V ER .




                                          ABRASION OF THE ROLLER BRAKE                    REPLACE THE ROLLER BRAKE
POWER CORD DOES NOT STOP                  (STOPPER CR) OF CORD REEL                       (STOPPER CR)
AT AN ARBITRARY POSITION                  LEVER SPRING BROKE AWAY FROM THE
                                                                                          REPAIR
                                          CORD REEL BRACKET





DISASSEMBLING AND TREATMENT
1. CLEANER ASSEMBLY




  1) W hile standing the handle(1), unscrew the 2(+) screw.
     Lift the dust cover assem bly(2).
  2) Seperate the case filter. Unscrew the 4(+) screw.
  3) Rotate and lift the body cover assem bly(4).





DISASSEMBLING AND TREATMENT



2. CORD REEL ASSEMBLY




  1) Take the cord reel out of the body cover.
  2) Unscrew the screw and separate the bobbin from the bracket and check the contacts between the Y term inals.
     At this tim e, the bobbin is rotated counterclockw ise due to the preserved winding.
  3) If the reel spring is broken, unscrew the 2 screws and replace it.

   CAUTION

      W H E N D IS A SS E M B LIN G , TH E R EE L SP R IN G M AY SP R IN G O U T O F TH E C O V E R.



  4) Unscrew the screw and part bobbin.
  5) Check the connections between the power cord and the term inals.
  6) W hen assem bling, m ake the reserved winding 4 revolutions of the bobbin clockwise.





EXPLODED VIEW AND PARTS LIST
1. BODY ASSEMBLY




  No         PART N AME             CODE            S PEC           Q'TY
  1              BODY             3620406300          PP             11
  2         RO LLER B A CK        3624703410          PP             2
  3        RO LLE R F R O NT      3624703600          PP             1
  4        SH A F T R O LLER      3624901000        S W RM           1
  5       B RA C K ET R O LLE R   3620601500          PP             1
  6        H O LD E R F ILT E R   3623004000          PP             1
  7        S PR IN G H O LDE R    362510600          S K -5          1
  8            G A SK E T         3624004800   R UB B E R F O A M    1
  9            F ILT E R -IN      3621904200    P O LYE S T E R      1
  10         BA G F ILT ER        3620202500    2-LAYE R , 3L        1
  11       S C RE W TA PP IN G    7128401212   T 2S W A S 4X 12      1




EXPLODED VIEW AND PARTS LIST



2. BODY COVER ASSEMBLY




  No          PA RT NAM E               CO DE                        SPEC                    Q 'TY
   1          C O VE R B O D Y       3621416950                        PP                      1
   2            LEV E R CR           3623702000                        PC                      1
   3         S P R IN G LEV E R      3625104300                      HS W 3                    1
   4       F RA M E S TO P P E R     4565A35070                P O LY A C E TA L               1
   5          S TO P P ER C R        4569C35082                       NB R                     1
   6       S CR E W TAP P IN G       7121301211                T2S PA N 3X 12                  1
   7                 PCB             3624304501                 R O TARY P C B                 1
   8            H AR N E SS          3622710100    H O U S IN G +W IRE (Y W )+W IR E(Y W )     1
   9           VR R O TA RY          5V 2204009B                     B200K                     1
  10         S W ITC H P US H        3629002000                 7A /250V (S KT )               1
  11            H AR N E SS          3622710200              R E CE P +W IR E (B K)            1
  12              F ILT ER           3621905600                  P O LY E S TE R               1
  13       PA C K IN G M O TO R      3624004900                       SB R                     1
  14      M O T O R U NIV E R SA L   3962511400              230V 110W (F) D M I               1
  15        M O U N T M O TO R       3627900900                       TPE                      1
  16       F ILTE R E XH A U S T     3621904300                  P O LY E S TE R               1
  17          C A S E F ILT E R      3621103000                        PP                      1
  18              PC B A S           3624308520          R C-350 230-240V/50H z                1
  19       S CR E W TAP P IN G       7171402011                TT 2 PA N 4X 20                 4



                                                   EXPLODED VIEW AND PARTS LIST



3. CORD POWER ASSEMBLY




  No          PART N AME               CO DE                  SPEC                 Q'TY
  1              B O BB IN           3629200600                 PP                  1
  2       H O LD E R TE R M IN A L   4565A 36020             P C (V-0)              1
  3            T E R M IN A L        4565A 36024       C 2600P -1/2H T 0.3          1
  4            T E R M IN A L        4565A 36034       C 2600P -1/2H T 0.3          1
  5          CO R D PO W E R         3621302500    250V 16A H05V V H2F TA -17       1
  6        S C RE W TA P PIN G       7121301411      T2S PA N 3X 14 M F Z N         1
  7            S P R ING A S         3625102005    S U S-301E H+ C O VE R 3800      1
  8        S C RE W TA P PIN G       7121301411       T 2S PA N 3X 8 M F Z N        1
  9          BR A C KE T C R         3620601600                 PC                  1
  10         TE R M IN A L A S       3628709800     Y -TE R M INA L+H O U S IN G    1
  11       S C RE W TA P PIN G       7121400611       T 2S PA N 4X 6 M F Z N        2
  12          S HA FT R EE L         3624900510                 PC                  1
  13       S C RE W TA P PIN G       7121401411      T2S PA N 4X 14 M F Z N         1





EXPLODED VIEW AND PARTS LIST



4. DUST COVER AQSSEMBLY




  No          PART N AME             CODE               SPEC             Q'TY
   1          CO V E R D U S T     3621417000       A B S K R -2870       1
   2             S O CK E T        3629800600       A B S K R -2870       1
   3         CLA M P C O V ER      3621202000       A B S K R -2870       1
   4        SP R IN G C LA M P     3625106400           HS W 3            1
   5          H O S ING D M        3626100300           GPPS              1
   6          DU S T M E T E R     3629702100            ABS              1
   7             CAP DM            3620903500           LD P E            1
   8           S P R ING D M       3625106300            SUS              1
   9        S C RE W TA P PIN G    7121401411   T 2S PA N 4X 14 M F ZN    1
  10          CO V E R T O P       3621417150            PP               1
  11        B U TT O N P O W E R   3626603650            ABS              1
  12          B UT TO N CR         3626603750            ABS              1
  13             S P RIN G         3625103400   H SW 3 C R B U T TO N     2
  14             H A ND LE         3622601400            PP               1
  15        S C RE W TA P PIN G    7121402011   T 2S PA N 4X 20 M F ZN    2
  16       K NO B C O LN T RO L    3623401000            ABS              1
  17           C A P KN O B        3620903800            ABS              1





                                               EXPLODED VIEW AND PARTS LIST



5. HOSE ASSEMBLY




  No         PART NAME             CODE                SPEC           Q'TY
  1         A D A PT ER P IPE    3629101700              PP            1
  2         H O LD E R H O S E   4569A 71021             PP            2
  3           RIN G H O S E      3624600200              PP            1
  4              HOSE            3623206300          E VA 1.8M         1
  5          CU F F HO S E       3626800200            LD P E          1
  6           PIP E H O S E      3624408200              PP            1
  7         PA C K ING H O LE    3624005900        E VA S PO N G E     1
  8           VA LV E A IR       3625400400              PP            1





EXPLODED VIEW AND PARTS LIST



6. WIDE SUCTION BRUSH ASSEMBLY




  No         P ART NAM E            CODE               SPEC              Q'TY
  1          B O DY B R US H      3620406400             PP               1
  2         C O V ER B R US H     3621417200             PP               1
  3          N E CK B R US H      3628001600             PP               1
  4           P IP E B R US H     3624408300             PP               1
  5        R O LLER -B B RU S H   3624703000            SBS               2
  6        R O LLER -F B RU S H   3624703100            SBS               2
  7         SH A FT R O LLE R     3624900900             PA               2
  8         P IC KE R LITT E R    3627000700             PA               2
  9        S CR E W TAP P IN G    7171401411   T T 2 PA N 4X 14 M F ZN    4




                                                    EXPLODED VIEW AND PARTS LIST



7. EXTENSION PIPE AND NOZZLES




   No           PART NAM E               C ODE             SPEC           Q'TY
   1          P IP E EX T E N SIO N    3624408500            PP             2
   2          B R U S H D U ST IN G    3629305000        P P+N Y LO N       1
   3         H O LD ER N O Z Z LE      3623004200            PP             1
   4           P IC K ER LIT TE R      3627000700            PA             2
   5       N O ZZ LE U PH O LST E RY   3628100700            PP             1
   6         NO Z Z LE C R EV IC E     3628100600            PP             1





DAEWOO ELECTRONICS CO., LTD
686, AHYEON-DONG MAPO-GU
SEOUL, KOREA
C.P.O. BOX 8003 SEOUL, KOREA
TELEX : DWELEC K28177-8
CABLE : "DAEWOOELEC"
E-mail : [email protected]
FAX : 02) 360-8184
TEL: 02) 360-8179~8180

PRINTED DATE : NOV. 1998



◦ Jabse Service Manual Search 2024 ◦ Jabse PravopisonTap.bg ◦ Other service manual resources online : FixyaeServiceinfo
