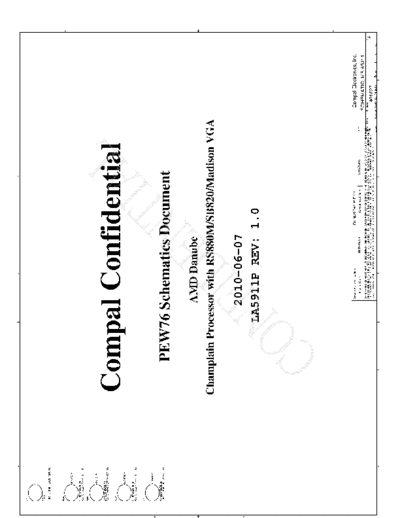

Image preview - the first page of the document
>> Download compal_la-5911p_r1.0_schematics documenatation << Text preview - extract from the document A B C D E
ZZZ
PCB
Part Number = DAZ0FQ00100
ZZZ
1 1
64M512@
X76244BOL01
Part Number = X76244BOL01
ZZZ
64M1G@
X76244BOL03
Part Number = X76244BOL03
ZZZ
128M1G@
Compal Confidential
X76244BOL05
Part Number = X76244BOL05
ZZZ
128M2G@
2 2
PEW76 Schematics Document
X76244BOL06
Part Number = X76244BOL06
AMD Danube
Champlain Processor with RS880M/SB820/Madison VGA
3
2010-06-07 3
LA5911P REV: 1.0
4 4
Security Classification Compal Secret Data Compal Electronics, Inc.
Issued Date 2008/10/06 Deciphered Date 2010/03/12 Title
THIS SHEET OF ENGINEERING DRAWING IS THE PROPRIETARY PROPERTY OF COMPAL ELECTRONICS, INC. AND CONTAINS CONFIDENTIAL
SCHEMATIC, MB A5911
AND TRADE SECRET INFORMATION. THIS SHEET MAY NOT BE TRANSFERED FROM THE CUSTODY OF THE COMPETENT DIVISION OF R&D
Size Document Number Rev
B D
DEPARTMENT EXCEPT AS AUTHORIZED BY COMPAL ELECTRONICS, INC. NEITHER THIS SHEET NOR THE INFORMATION IT CONTAINS
MAY BE USED BY OR DISCLOSED TO ANY THIRD PARTY WITHOUT PRIOR WRITTEN CONSENT OF COMPAL ELECTRONICS, INC.
401827
Date: Tuesday, September 14, 2010 Sheet 1 of 55
A B C D E
A B C D E
Danube
Compal Confidential VRAM 1GB
64M16 x 8 AMD S1G4 Processor
Model Name : NEW75/85/95 Memory BUS(DDR3) 204pin DDRIII-SO-DIMM X2
page 19, 20 uPGA-638 Package Dual Channel BANK 0, 1, 2, 3 page 8,9
DDR3 Champlain page 4,5,6,7 1.5V DDRIII 800~1333MHz
1
ATI M97 1
Madisan/Park Hyper Transport Link
uFCBGA-962 PCI-Express x 16 16 x 16
Page 14,15,16,17,18,21,22
Gen2 Thermal Sensor Clock Generator
ATI RS880M
ADM1032 ICS9LPRS488
page 6 page 23
LVDS uFCBGA-528
page 24
page 10,11,12,13 page 36,37 page 27 page 37 page 36 page 36 page 36
CRT
page 26
A link Express2 USB CMOS Bluetooth Mini 3G/GPS Card
Gen1 conn Camera Conn card WWAN Reader
HDMI Conn. X3
(WL)X1
page 25 USB port 0,1,2 USB port 5 USB port 12 USB port 8 USB port 9 USB port 6
2
ATI SB820M 3.3V 48MHz USB
2
3.3V 24.576MHz/48Mhz HD Audio
LAN(GbE) uFCBGA-605
MINI Card 1 Broadcom
WLAN BCM57780 page 27,28,29,30,31 S-ATA Gen2
page 36 page 34
GPP1 GPP0 HDA Codec
ALC272X 42
page
RJ45
page 35 LPC BUS SATA HDD CDROM
Conn. page 32 Conn. 32
page
port 0 port 1 Audio AMP
page 43
LED ENE KB926
3
page 40 Fan Control page 38 3
page 44
Phone Jack x2
page 43
RTC CKT.
page 26
Touch Pad Int.KBD
Extend Card/B page 39 page 39
LID SW / MEDIA/B 1. USB X2 EC I/O Buffer BIOS
page 39 2. Cardreader page 38 page 39
JM385
Power On/Off CKT.
page 41
DC/DC Interface CKT.
4 4
page 45
Power Circuit
page 46,47,48,49,50,51
Security Classification Compal Secret Data Compal Electronics, Inc.
Issued Date 2008/10/06 Deciphered Date 2009/10/06 Title
52,53,54
THIS SHEET OF ENGINEERING DRAWING IS THE PROPRIETARY PROPERTY OF COMPAL ELECTRONICS, INC. AND CONTAINS CONFIDENTIAL
SCHEMATIC, MB A5911
AND TRADE SECRET INFORMATION. THIS SHEET MAY NOT BE TRANSFERED FROM THE CUSTODY OF THE COMPETENT DIVISION OF R&D
Size Document Number Rev
B D
DEPARTMENT EXCEPT AS AUTHORIZED BY COMPAL ELECTRONICS, INC. NEITHER THIS SHEET NOR THE INFORMATION IT CONTAINS
MAY BE USED BY OR DISCLOSED TO ANY THIRD PARTY WITHOUT PRIOR WRITTEN CONSENT OF COMPAL ELECTRONICS, INC.
401827
Date: Tuesday, September 14, 2010 Sheet 2 of 55
A B C D E
5 4 3 2 1
AMD
VGA
D ATI D
Madison/Park
VGA_CLKP/N
100MHz
MEM_MA_CLK1_P/N
MEM_MA_CLK7_P/N CLK_SBSRC_BCLK/#
C
A_SODIMM
1066MHz
AMD AMD 100MHz AMD C
SB NB_DISP_CLKP/N NB
MEM_MB_CLK1_P/N S1G4 CPU_HT_CLKP/N
MEM_MB_CLK7_P/N
CPU SOCKET 200MHz
SB820M 100MHz RS880M
B_SODIMM
1066MHz Internal CLK GEN
NB_HT_CLKP/N
100MHz
32.768KHz 25MHz
GPP_CLK3P
100MHz
GPP_CLK1P/N
B B
100MHz
GbE LAN
WLAN
Broadcom
Mini PCI Socket
B57780
A A
Security Classification Compal Secret Data Compal Electronics, Inc.
Issued Date 2005/10/10 Deciphered Date 2010/03/12 Title
SCHEMATIC, MB A5911
THIS SHEET OF ENGINEERING DRAWING IS THE PROPRIETARY PROPERTY OF COMPAL ELECTRONICS, INC. AND CONTAINS CONFIDENTIAL
AND TRADE SECRET INFORMATION. THIS SHEET MAY NOT BE TRANSFERED FROM THE CUSTODY OF THE COMPETENT DIVISION OF R&D
Size Document Number Rev
DEPARTMENT EXCEPT AS AUTHORIZED BY COMPAL ELECTRONICS, INC. NEITHER THIS SHEET NOR THE INFORMATION IT CONTAINS Custom 401827 D
MAY BE USED BY OR DISCLOSED TO ANY THIRD PARTY WITHOUT PRIOR WRITTEN CONSENT OF COMPAL ELECTRONICS, INC.
Date: Tuesday, September 14, 2010 Sheet 3 of 55
5 4 3 2 1
A B C D E
SIGNAL
STATE SLP_S1# SLP_S3# SLP_S4# SLP_S5# +VALW +V +VS Clock
Voltage Rails Full ON HIGH HIGH HIGH HIGH ON ON ON ON
Power Plane Description S1 S3 S5 S1(Power On Suspend) LOW HIGH HIGH HIGH ON ON ON LOW
VIN Adapter power supply (19V) N/A N/A N/A S3 (Suspend to RAM) LOW LOW HIGH HIGH ON ON OFF OFF
B+ AC or battery power rail for power circuit. N/A N/A N/A
1
S4 (Suspend to Disk) LOW LOW LOW HIGH ON OFF OFF OFF 1
+CPU_CORE_0 Core voltage for CPU (0.7-1.2V) ON OFF OFF
+CPU_CORE_1 Core voltage for CPU (0.7-1.2V) ON OFF OFF S5 (Soft OFF) LOW LOW LOW LOW ON OFF OFF OFF
+CPU_CORE_NB ON
Voltage for On-die Northbridge of CPU(0.8-1.1V) OFF OFF
+0.9V 0.9V switched power rail for DDR terminator ON ON OFF Board ID / SKU ID Table for AD channel
+1.1VS 1.1V switched power rail for NB VDDC & VGA ON OFF OFF Vcc 3.3V +/- 5%
+1.2V_HT 1.2V switched power rail ON OFF OFF Ra/Rc/Re 100K +/- 5%
+VGA_CORE 0.95-1.2V switched power rail ON OFF OFF Board ID Rb / Rd / Rf V AD_BID min V AD_BID typ V AD_BID max
+1.5VS 1.5V power rail for PCIE Card ON OFF OFF 0 0 0 V 0 V 0 V
+1.8V 1.8V power rail for CPU VDDIO and DDR ON ON OFF 1 8.2K +/- 5% 0.216 V 0.250 V 0.289 V
+1.8VS 1.8V switched power rail ON OFF OFF 2 18K +/- 5% 0.436 V 0.503 V 0.538 V
+2.5VS 2.5V for CPU_VDDA ON OFF OFF 3 33K +/- 5% 0.712 V 0.819 V 0.875 V
+3VALW 3.3V always on power rail ON ON ON* 4 56K +/- 5% 1.036 V 1.185 V 1.264 V
+3V_LAN 3.3V power rail for LAN ON ON ON 5 100K +/- 5% 1.453 V 1.650 V 1.759 V
+3VS 3.3V switched power rail ON OFF OFF 6 200K +/- 5% 1.935 V 2.200 V 2.341 V
+5VALW 5V always on power rail ON ON ON* 7 NC 2.500 V 3.300 V 3.300 V
+5VS 5V switched power rail ON OFF OFF
2 2
+VSB VSB always on power rail ON ON ON*
+RTCVCC RTC power ON ON ON BTO Option Table
BOARD ID Table
Note : ON* means that this power plane is ON only with AC power available, otherwise it is OFF.
BTO Item BOM Structure
Board ID PCB Revision
External PCI Devices 0
Device IDSEL# REQ#/GNT# Interrupts 1 No USB Patch
2 Capilano w/ USB patch
3
4
5
6
7 Add USB patch
--For SSID define
EC SM Bus1 address EC SM Bus2 address Project ID Table --For TSI thermal math
3 3
Device Address HEX Device Address HEX
Board ID PCB Revision
0 NEW75/85/95
Smart Battery 0001 011X b 16H ADI ADM1032 (CPU) 1001 100X b 98H
1 PEW76/86/96
GMT G781-1 (GPU) 1001 101X b 9AH
2 PEW56
SB-Temp Sensor 98H
3
4
SB820 SB820 5
6
SM Bus 0 address SM Bus 1 address 7
Device Address HEX Device Address PowerXpress SKU(Madison): 3G@/BT@/UMA@/ VGA@/SG@/EXT@/EXTPW@/VB@/MAD@
Clock Generator 1101 001Xb D2
PowerXpress SKU(Park): 3G@/BT@/UMA@/ VGA@/SG@/EXT@/EXTPW@/VB@/PARK@
(SILEGO SLG8SP626)
EXT CLKGEN
DIS ONLY:(Park) 3G@/BT@/DISO@/ VGA@/EXT@/EXTPW@/PARK@
DDR DIMM1 1001 000Xb 90 UMA only SKU: 3G@/BT@/UMA@/ UMAO@/EXT@/VB@
DDR DIMM2 1001 010Xb 94 BOM Config
Mini card
PowerXpress SKU(Madison):3G@/BT@/UMA@/VGA@/SG@/INT@/VB@/MAD@
4 INT CLKGEN PowerXpress SKU(Park): 3G@/BT@/UMA@/VGA@/SG@/INT@/VB@/PARK@ 4
DIS ONLY(PARK): 3G@/BT@/DISO@/VGA@/INT@/PARK@
UMA only SKU: 3G@/BT@/UMA@/UMAO@/INT@/VB@
Security Classification Compal Secret Data Compal Electronics, Inc.
Issued Date 2008/10/06 Deciphered Date 2010/03/12 Title
THIS SHEET OF ENGINEERING DRAWING IS THE PROPRIETARY PROPERTY OF COMPAL ELECTRONICS, INC. AND CONTAINS CONFIDENTIAL
SCHEMATIC, MB A5911
AND TRADE SECRET INFORMATION. THIS SHEET MAY NOT BE TRANSFERED FROM THE CUSTODY OF THE COMPETENT DIVISION OF R&D
Size Document Number Rev
B D
DEPARTMENT EXCEPT AS AUTHORIZED BY COMPAL ELECTRONICS, INC. NEITHER THIS SHEET NOR THE INFORMATION IT CONTAINS
MAY BE USED BY OR DISCLOSED TO ANY THIRD PARTY WITHOUT PRIOR WRITTEN CONSENT OF COMPAL ELECTRONICS, INC.
401827
Date: Tuesday, September 14, 2010 Sheet 4 of 55
A B C D E
5 4 3 2 1
AMD CPU S1G4
+CPU_CORE
BATTERY BATT+ PU5 PU15 +CPU_CORE 0.7~1.3V VDD CORE 36A
12.6V CHARGER ISL6265IRZ-T +CPU_CORE_NB
+CPU_CORE_NB 0.8~1.2V VDDNB 4A
ISL6261AHAZ-T
2.5V VDDA 250mA
PU16
APL5508-25DC +2.5VS 1.5V VDDIO 3A
+1.05VS
PU12 +1.05VS 1.05V VDDR 1.5A
AC ADAPTOR VIN APL5915 +1.1VS 1.1V VLDT 1.5A
19V 90W
D D
RAM DDRIII SODIMMX2
PU7 +1.5V
B+ RT8209BGQW 1.5V VDD_MEM 4A
+0.75VS
+1.5V 0.75V VTT_MEM 0.5A PU10
APL5913
NorthBridge AMD RS880M
1.0~1.1V VDDC 1.0V-1.1V 7.6A
PU8 +NB_CORE
RT8209BGQW +1.1VS VDDHTRX+HT 0.68A
1.1V_S0 VDDPCIE 1.1A
VDDHTTX 0.68A
PLLs 0.23A
VDDA18 0.64A
1.8V_S0 VDDG18 0.005A
VDDLT18 0.22A
PLLs 0.1A
VDDG33 0.06A
PU6 +1.1VALW +1.1VALW 3.3V_S0 AVDD 0.125A
RT8209BGQW U36 VDDLT33 0A
SI4800BDY
No Use VDD18_MEM 1.8V 0.005A
+1.1VS VDD_MEM 1.8V 0.23A
C +1.5V +1.5VS C
PU19 U35
TSP51117RGYR SI4800BDY
VGA ATI Madison / Park
PU17 +GPU_CORE +VDDCI
APW7138NITRL 0.85~1.1V VDDC 29 A
VDDCI 4 A
+1VSG PCIE_VDDC 2 A
PU10 1.0V DP[F:A]_VDD10 230 mA VRAM 1GB
+1.8VS APL5913 DPLL_VDDC 125 mA
SPV10 100 mA 64Mx16 (K4B1G1646E) * 8
PU14 PU11
APL5913 MP2121DQ +1.5VS
1.5V VDDR1 TBD A 1.5V 2.4 A
PCIE_PVDD 40 mA
+1.8VSP2 +1.8VSP1 PCIE_VDDR 400 mA
TSVDD 5 mA
+3VALW VDDR4 TBD mA
VDD_CT 17 mA
DP[F:A]_PVDD 20 mA
+INVPWR_B+ PU4 1.8V DP[F:A]_VDD18 330 mA
SN0806081 RHBR AVDD 70 mA
VDD1DI 45 mA
+5VALW U37 +3VS A2VDDQ 1.5 mA
SI1800BDY VDD2DI 50 mA
DPLL_PVDD 75 mA
MPV18 150 mA
SPV18 50 mA
B LCD panel B
Delay +3VS_DELAY 3.3V VDDR3 60 mA
15.6" A2VDD 130 mA
U34
SI4800BDY +5VS
B+ 300mA
+3.3 350mA SouthBridge AMD SB820M
VDDCR_11 1.1V 0.5A
VDDAN_11_PCIE 1A
1.1V_S0 VDDAN_11_SATA 0.8A
VDDAN_11_CLK 0.4A
FAN Control +1.1VALW VDDCR_11_S 113mA
VDDAN_11_USB_S 200mA
APL5607 1.1V_S5 VDDCR_11_USB_S 197mA
VDDPL_11_SYS_S
+5VS 500mA
VDDIO_33_PCIGP 0.020A
3.3V_S0 VDDPL_33_PCIE 0.030A
VDDPL_33_SATA 0.020A
VDDPL_33_SYS
VDDIO_33_S
+3VALW VDDPL_33_USB_S
U25/U40 VDDAN_33_USB_S 0.2A
TPS2061DRG4 +USB_VCCA 3.3V_S5 VDDAN_33_S
VDDXL_33_S
+USB_VCCB
VDDIO_AZ_S
VDDCR_11_GBE_S
A Audio AMP Audio Codec Realtek EC LAN VDDRF_GBE_S A
USB X3 SATA ICS9LPRS488B Mini Card No Use VDDIO_33_GBE_S
TPA6017A2 ALC272 RTS5159 ENE KB926 Atheros AR8114 RTC VDDIO_GBE_S
VDDIO_18_FC
+5V Bettary
Dual+1 +5V 25mA +5V 3A +5V 45mA +3.3VALW 30mA +3.3VALW 201mA +3.3V 400mA +1.5VS 500mA
+3.3VS 300mA +3.3VS 3mA +3.3VS 1A 2.5~3.6V VDDBT_RTC_G
