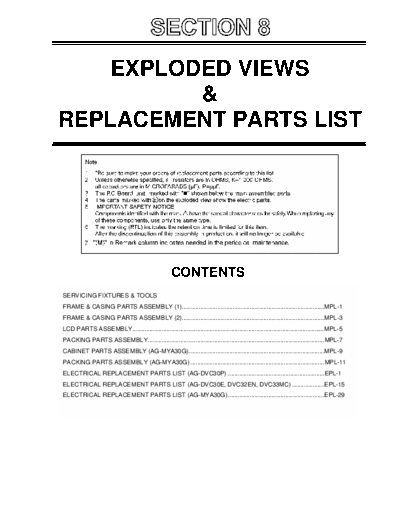

Image preview - the first page of the document
>> Download 4399 - vues éclatées et liste de pièces détachées (section 8) documenatation <<Text preview - extract from the document EXPLODED VIEWS
&
REPLACEMENT PARTS LIST
CONTENTS
SERVICING FIXTURES & TOOLS
FRAME & CASING PARTS ASSEMBLY (1)....................................................................................MPL-1
FRAME & CASING PARTS ASSEMBLY (2)....................................................................................MPL-3
LCD PARTS ASSEMBLY.................................................................................................................MPL-5
PACKING PARTS ASSEMBLY........................................................................................................MPL-7
CABINET PARTS ASSEMBLY (AG-MYA30G)................................................................................MPL-9
PACKING PARTS ASSEMBLY (AG-MYA30G) ...............................................................................MPL-11
ELECTRICAL REPLACEMENT PARTS LIST (AG-DVC30P) .........................................................EPL-1
ELECTRICAL REPLACEMENT PARTS LIST (AG-DVC30E, DVC32EN, DVC33MC) ...................EPL-15
ELECTRICAL REPLACEMENT PARTS LIST (AG-MYA30G).........................................................EPL-29
AG-DVC30P AG-DVC30E, DVC32EN, DVC33MC
Ref. Ref.
Parts No. C.B.A. Page Parts No. C.B.A. Page
No. No.
E1 VEP01952A POWER EPL-1 E1 VEP01952A POWER EPL-15
E2 VEP03G60A VTR EPL-3 E2 VEP03G60B VTR EPL-17
E3 VEP23598A CAMERA EPL-7 E3 VEP23598B CAMERA EPL-21
E4 VEP06F67A FRONT EPL-11 E4 VEP06F67A FRONT EPL-25
E5 VEP04861A SIDE JACK FPC EPL-11 E5 VEP04861A SIDE JACK FPC EPL-25
E6 VEP001G1A SUB REC EPL-11 E6 VEP001G1A SUB REC EPL-25
E7 VEP01957A DC IN EPL-11 E7 VEP01957A DC IN EPL-25
E8 VEP01953A BATTERY EPL-11 E8 VEP01953A BATTERY EPL-25
E9 VEP06F66A ZOOM FPC EPL-12 E9 VEP06F66A ZOOM FPC EPL-26
E10 VEP001E3A ZOOM CON EPL-12 E10 VEP001E3A ZOOM CON EPL-26
E11 VEP001E5A CAS OPEN EPL-12 E11 VEP001E5A CAS OPEN EPL-26
E12 VEP04863A REAR JACK EPL-12 E12 VEP04863A REAR JACK EPL-26
E13 VEP001E8A R-SIDE FPC EPL-12 E13 VEP001E8A R-SIDE FPC EPL-26
E14 VEP06F68A R-SIDE EPL-12 E14 VEP06F68A R-SIDE EPL-26
E15 VEP06F64A CAMARA OP EPL-12 E15 VEP06F64A CAMARA OP EPL-26
E16 VEP001E1A LCD OPEN EPL-12 E16 VEP001E1A LCD OPEN EPL-26
E17 VEP001E4A TALLY EPL-12 E17 VEP001E4A TALLY EPL-26
E18 VEP001E0A EVF CON EPL-12 E18 VEP001E0A EVF CON EPL-26
E19 VEP04828A MIC U EPL-13 E19 VEP04828A MIC U EPL-27
E20 VEP28272B EVF A EPL-13 E20 VEP28272B EVF A EPL-27
E21 VEP28275B EVF B EPL-13 E21 VEP28275B EVF B EPL-27
E22 VEP001G2A MENU FPC EPL-13 E22 VEP001G2A MENU FPC EPL-27
E23 VEP26257B MONITOR EPL-13 E23 VEP26257B MONITOR EPL-27
SERVICING FIXTURES & TOOLS
Ref.No. Part No. Part Name & Description Pcs Remarks Ref.No. Part No. Part Name & Description Pcs Remarks
1 VFM3010EDS DV ALIGNMENT TAPE (COLOR BAR) 1 NTSC MODEL ONLY
2 VFM3110EDS DV ALIGNMENT TAPE (COLOR BAR) 1 PAL MODEL ONLY
3 VFM3000EDS DV ALIGNMENT TAPE (LINEARITY) 1
4 VFK1217 TAPE END/BEG DETECT CASSETTE 1
8 VFK1308P MEASURING BOARD 1
9 VFK1309A EVR CONNECTOR BOARD 1
10 VFK1763 CONNECTOR ADAPTER 1
11 VJA0941 DC CABLE 2 K2GY2DZ00003
12 VFK1317 30PIN FLAT CABLE 2
13 VFK1164TAR43 43MM ATTACHMENT RING] 1
14 VFK1164TCM01 COLLIMATOR SET 1 (INFINITY LENS)
15 VFK1345 CC FILTER HOLDER 1
16 VFK1346 STEP DOWN RING 1
17 VFK1659 STEP-UP RING 1 (43MM-49MM)
18 VFK1660 STEP-UP RING 1 (49MM-62MM)
19 VFK1341 CC FILTER (LB40) 1 NTSC MODEL ONLY
20 VFK1342 CC FILTER (LB80) 1 PAL MODEL ONLY
21 VFK1347 CC FILTER (LB120) 1
22 VFK1884 CC FILTER (LBA2) 1
23 VFK1888 CC FILTER (LBB6) 1
24 VFK1885 CC FILTER (LBB2) 1 NTSC MODEL ONLY
25 VFK1886 CC FILTER (CC C10) 1 PAL MODEL ONLY
26 VFK1887 CC FILTER (CC C20) 1 PAL MODEL ONLY
27 VFK1409A MEASURING BOARD 1
28 VFK1899 POST DRIVER 1
29 VFK1810 LISTA MEASURING BOARD 1
30 VFK1186 LISTA CABLE 1
31 VFK1300 A/D CONVERTER BOARD 1
FRAME & CASING PARTS ASSEMBLY (1)
115
27
108 20 24 28
28-4 101
22 114 27-2 27-1
23 114
117 112
111 19
108 E9
E10 113
112 28-2
26 111 28-1 108
113 108
25 29 28-5 28-8 108
21 5 28-6 114 113 18
28-3 109
108 48 5-3
108
28-7 12-1
11 17
45 28-9 114 116
7
109
49 30
113
12-2
E12 16 12-3
8
7 113
10 51
5-1 E7 108 12
119 113
13 E8 15
31 14
114 7 106 E13
9 5-2 46
50 51-2 E11
32 E2
106 108 106 37
104
E6 106 103
51-1
106 E3
105
6 106 34 106 E1
35
35
106 102 118 31-1 103
42 106
E5 106
106 7 106
110 7
E4
106 41
36 38
107
106
110 106
1 106
1-1 39
2 120
1-2 44
108
4 107 52 43
40 108
33
3
47
MPL-1
FRAME & CASING PARTS ASSEMBLY (1)
Ref.No. Part No. Part Name & Description Pcs Remarks Ref.No. Part No. Part Name & Description Pcs Remarks
1 VXW0663/S CAMERA LENS U 1 FOR AG-DVC30P
1 VXW0665/S CAMERA LENS U 1 FOR AG-DVC30E/32EN/33MC
1-1 VXW0664 LENS U 1
1-2 VGQ7875 HEAT SINK 1 101 DXYN2+J4FNNT SCREW 1
2 VYK1F22 FRONT CASE 1 U 1 102 VHD1132 SCREW 4
3 VXP2362 MF U 1 103 VHD1133 SCREW 3
4 VMP8012 FRONT BASE 1 104 VHD1451 SCREW 2
5 VYK1F32 SIDE CASE L 1 U 1 105 VHD1601 SCREW 4
5-1 VGQ6966 GLIP BELT PIECE 1 106 XQN16+B3FN SCREW 25
5-2 VKA0319 GLIP DUSTPROOF RUBBER (F) 1 107 XYN2+J8 SCREW 3
5-3 VMT1609 SIDE (L) GASKET 1 108 XQN16+B4FZ SCREW 14
6 VMP8002 SIDE JACK FRAME 1 109 XQN16+B5FZ SCREW 2
7 VMZ3316 MONITOR FPC PROTECT SHEET 5 110 XQN16+BJ35FN SCREW 2
8 VEE0Z36 MINI XLR HARNESS 1 111 XQN16+BJ3FN SCREW 2
9 VGU9630 S/S BUTTON 1 112 XQN16+BJ3FZ SCREW 3
10 VGQ7941 MIC JACK COVER 1 113 XQN16+BJ4FN SCREW 13
11 VJF1493 SIDE JACK COVER 1 114 XQN16+BJ4FZ SCREW 8
12 VYK1F36 REAR CASE 1 U 1 115 XQN16+BJ6FZ SCREW 2
12-1 VGU9617 BATTERY LOCK BUTTON 1 116 XQN2+B4FZ SCREW 2
12-2 VMC1804 BATTERY LOCK SPRING 1 117 XTB26+6GFZ SCREW 1
12-3 VKA0340 GLIP DUSTPROOF RUBBER 1 118 XQN14+B25 SCREW 2
13 VWJ1715 REAR FPC 1 119 XQN16+B22FZ SCREW 2
14 VEE0Z33 BATTERY HARNESS 1 120 XQN16+CJ4 SCREW 1
15 K4ZZ04000032 TERMINAL 1
16 VMP7340 DCIN ANGLE 1
17 N9ZZ00000252 S/S U 1 E1 VEP01952A POWER C.B.A. 1
18 VKW3222 MODE PANEL LIGHT 2 E2 VEP03G60A VTR C.B.A. 1 FOR AG-DVC30P
19 VJF1494 REAR JACK COVER 1 E2 VEP03G60B VTR C.B.A. 1 FOR AG-DVC30E/32EN/33MC
20 VGP6061 CASETTE COVER (L) 1 E3 VEP23598A CAMERA C.B.A. 1 FOR AG-DVC30P
21 VFB0218 HAND STRAP 1 E3 VEP23598B CAMERA C.B.A. 1 FOR AG-DVC30E/32EN/33MC
22 VMP8007 GLIP BELT FIX ANGLE 1 E4 VEP06F67A FRONT C.B.A. 1
23 VGH4759 CASSETTE COVER WINDOW 1 FOR AG-DVC30P E5 VEP04861A SIDE JACK FLEX C.B.A. 1
23 VGH4760 CASSETTE COVER WINDOW 1 FOR AG-DVC30E/32EN/33MC E6 VEP001G1A SUB REC C.B.A. 1
24 VGF0998 BLIND PLATE 1 E7 VEP01957A DC IN C.B.A. 1
25 VMT1574 CASSETTE COVER GASKET 1 E8 VEP01953A BATTERY C.B.A. 1
26 VMT1610 GYRO PCB CUSHION 1 E9 VEP06F66A ZOOM FLEX C.B.A. 1
27 VXA7822 CASSETE COVER ROCK U 1 E10 VEP001E3A ZOOM CON C.B.A. 1
27-1 VMB3680 EJECT LOCK BUTTON SPRING 1 E11 VEP001E5A CAS OPEN C.B.A. 1
27-2 VGQ7943 EJECT BUTTON 1 E12 VEP04863A REAR JACK C.B.A. 1
28 VYQ3026 ZOOM SW U 1 E13 VEP001E8A R-SIDE FLEX C.B.A. 1
28-1 VGQ7942 ZOOM LEVER CASE (R) 1
28-2 VGQ6904 ZOON LEVER CASE (L) 1
28-3 VGQ6928 ZOOM SW HOLDER 1
28-4 VGU9203 REC CHECK RUBBER BUTTON 1
28-5 VGU9215 ZOOM LEVER 1
28-6 VMB3663 COIL SPRING ZOOM 1
28-7 VGQ6996 ZOOM HOLDER (R) 1
28-8 VGQ6997 ZOOM SPRING HOLDER PIECE 1
28-9 VMZ3406 ZOOM PCB BLIND SHEET 1
29 VWJ1742 ZOOM FFC 1
30 VGP6060 CASSETTE COVER (U) 1
31 VXK1788 MECHA ATTACH FRAME 1 U 1
31-1 VMG1107 MECH DUMPER RUBBER 3
32 L2B000000001 SENSOR UNIT 1
33 VYF2982 HOOD U 1
34 VMP8001 LENS FRAME 1
35 VMG1463 DUSTPROOF RUBBER 6
36 VWJ1713 SIDE JACK FPC 1
37 VWJ1714 EVF CN FPC 1
38 VWJ16E5110L0 FFC CABLE 1
39 VSC5621 CCD CON SHIELD 1
40 VSC5622 CCD CON STOPPER 1
41 VGQ8091 COOLING SHEET P 2
42 VGQ8093 COOLING SHEET M 1
43 VGQ8094 COOLING SHEET CR 1
44 VMZ3465 CD CON CUSHION 1
45 VKF3415 MECHA COVER (L) 1
46 VGQ5988 EVR COVER 1
47 VYK0Z96 LENS CAP U 1
48 VGP6074 MECHA COVER (R) 1
49 VGF1009 MECHA COVER SHEET 1
50 VMD5058 TRIPOD BASE 1
51 VXY1843 MECHA CHASSIS U 1
51-1 VML3876 CLEANING ROLLER U 1
51-2 VGQ7971 GARAGE COVER 1
52 VMA0S43 CONNECTION PLATE 1
MPL-2
FRAME & CASING PARTS ASSEMBLY (2)
101
102
102 20
29
111
21
29-1
103 19 30 29-5 29-2
29-3 119
114 32
29-4
103 28-6
28-8
103 E20
18 E21
22 28-9
28-3
28-1
105
28-4 114
28-5
33 113
105 28-2 28
28-7
27
26 31
107
109
115 108
24 115 111 115 111 12
111 117
25 116 10
E18 3
23
E19 106 E14
103
106 13
103 16
106 7
17
104 34
11 110 1
E16
E17
106 106
109
6 E15 2 112 1-1
103 15
112
104 8
5
104
104 110
112
E22 9
1-2 107
107
118
103
4
14
MPL-3
FRAME & CASING PARTS ASSEMBLY (2)
Ref.No. Part No. Part Name & Description Pcs Remarks Ref.No. Part No. Part Name & Description Pcs Remarks
1 VYK1F30 SIDE CASE R 1 U 1 E14 VEP06F68A R-SIDE C.B.A. 1
1-1 VMT1547 LCD CUSHION 1 E15 VEP06F64A CAMERA OP C.B.A. 1
1-2 VKA0319 GLIP DUSTPROOF RUBBER (F) 1 E16 VEP001E1A LCD OPEN C.B.A. 1
2 VWJ16E5080L0 FLAT CABLE 1 E17 VEP001E4A TALLY C.B.A. 1
3 VGQ6897 SPEAKER HOLDER 1 E18 VEP001E0A EVF CON C.B.A. 1
4 VGP6064 HINGE COVER 1 E19 VEP04828A MIC C.B.A. 1
5 VGU9618 CAM BUTTON 1 E20 VEP28272B EVF A C.B.A. 1
6 VMP8019 CAMERA PCB FRAME 1 E21 VEP28275B EVF B C.B.A. 1
7 VGU9619 VTR BUTTON 1 E22 VEP001G2A MENU FLEX C.B.A. 1
8 VGU9620 A/M KNOB 1
9 VGQ7939 CAM BUTTON HOLDER 1
10 VEK9842 SPEAKER ASS'Y 1
11 VMZ3316 MONITOR FPC PROTECT SHEET 1
12 VMP7330 SPEAKER HOLDER ANGLE 1
13 VMT1347 SPEAKER HOLDER CUSHION 1
14 VYP8947 MENU PANEL U 1
15 VGQ7940 LCD LOCK BASE 1
16 VSC5625 HEAT SINK (SIDE R) 1
17 VMC1936 KNOB HOLD FRAME 1
18 VYQ3027 MIC NET U 1
19 VYK1F42 MIC CASE 1 U 1
20 VMC1931 SPRING 1
21 VJF1504 SHOE 1
22 VMP8023 SHOE HOLD ANGLE 1
23 VYK1F34 TOP CASE 1 U 1
24 VGQ6352 DUMPER HOLDER PIECE 1
25 VWJ07E5030L0 FFC CABLE 1
26 VXA7804 EVF SLIDE U 1
27 VKF3890 EVF SLIDE COVER 1
28 VYQ3024 EVF LCD HOLDER U 1
28-1 L5BDDXE00001 ACTIVE MATRIX LCD PANEL 1
28-2 VGQ6927 EVF COVER 1
28-3 VMP7360 EVF COVER ANGLE 1
28-4 VMC1919 EVF EARTH SPRING 1
28-5 VMX2967 PB SPACER 1
28-6 VGQ7088 LCD MASK 1
28-7 VMC1612 EVF EARTH SPRING 1
28-8 VWJ1716 EVF FPC 1
28-9 VGQ7947 EVF LCD CASE 1
29 VYK8120 EYE CAP HOLDER U 1
29-1 VMG1100 EYE CAP 1
29-2 VGQ4586 EYE CAP HOLDER 1
29-3 VYQ1445 LENS HOLDER 1
29-4 VGU7612 EYE SIGHT KNOB 1
29-5 VGQ4588 KNOB GUIDE 1
30 VYK1F24 EVF TOP CASE U 1
31 VGP6063 EVF CASE (UNDER) 1
32 VGQ7948 EVF LCD FILTER 1
33 VGF1001 TOP BLINDFOLD PIECE 1
34 VGQ8092 COOLING SHEET R 1
101 DXSN2+4FCNT SCREW 1
102 DXSS2+5FZNT SCREW 4
103 XQN16+B5FZ SCREW 12
104 XQN16+B3FN SCREW 7
105 XQN16+B3FZ SCREW 3
106 XQN16+B4FN SCREW 10
107 XQN16+B4FZ SCREW 3
108 XQN16+BJ3FZ SCREW 2
109 XQN16+BJ4FN SCREW 4
110 XQN16+BJ4FZ SCREW 5
111 XQN16+BJ5FZ SCREW 10
112 XQN16+BJ6FZ SCREW 4
113 XQN16+C25FZ SCREW 1
114 XQN16+C3 SCREW 4
115 XQN2+A5FZ SCREW 4
116 XQN2+C5 SCREW 2
117 XQS16+AJ5FZ SCREW 2
118 XYN2+C5 SCREW 2
119 XQN16+BJ3FN SCREW 1
MPL-4
LCD PARTS ASSEMBLY
1
2
3
5
6
101
4
E23
9
7
8
9-4 9-2
103
9-3
104 9-1
102
101
102
MPL-5
LCD PARTS ASSEMBLY
Ref.No. Part No. Part Name & Description Pcs Remarks Ref.No. Part No. Part Name & Description Pcs Remarks
1 VYK1F09S LCD U 1 FOR AG-DVC30P/E
1 VYK1J18 LCD U 1 FOR AG-DVC32EN
1 VYK1F19S LCD U 1 FOR AG-DVC33MC
2 VKM6484 LCD CASE (BOTTOM) 1
3 VGQ4758 BLIND SHEET (A) 1
4 VXD0424S LCD HINGE U 1
5 VGQ7950 HINGE CASE (BOTTOM) 1
6 VGQ7949 HINGE CASE (TOP) 1
7 VGQ6644 BARRIER (LCD) 1
8 VGQ6286 LCD BARRIER 1
9 VYK1F27S LCD CASE (TOP) U 1 FOR AG-DVC30P/E
9 VYK1J19 LCD CASE (TOP) U 1 FOR AG-DVC32EN
9 VYK1F28S LCD CASE (TOP) U 1 FOR AG-DVC33MC
9-1 VGQ6290 LCD CUSHION 1
9-2 VGQ7951 LCD LOCK PIECE 1
9-3 VMB3217 LCD LOCK SPRING 1
9-4 VMP6292 LOCK PIECE FIX ANGLE 1
101 VHD1451 SCREW 4
102 XQN16+B25FN SCREW 2
103 XQS16+AJ3 SCREW 1
104 XQN16+B2FN SCREW 1
E23 VEP26257B MONITOR C.B.A. 1
MPL-6
PACKING PARTS ASSEMBLY
Components identified with the mark have the special characteristics for safety.
When replacing any of these components, use only the same type.
18
15
13
17 6
16
2
11
3
10 (MC)
3-9
3-10
3-7 3-1
7 (P)
3-8
3-11
3-6 8
(E, EN)
3-4 21
21
3-5
9
3-3 (E, EN)
3-4
3-5 3-2 5
(E, MC)
3-3 3-12
4
(P, EN)
12
14
1
19
20
(MC)
MPL-7
PACKING PARTS ASSEMBLY
Ref.No. Part No. Part Name & Description Pcs Remarks Ref.No. Part No. Part Name & Description Pcs Remarks
1 VQT0J25 OPERATING INSTRUCTIONS 1 FOR AG-DVC30P
1 VQT0J26 OPERATING INSTRUCTIONS 1 FOR AG-DVC30E
1 VQT0L09 OPERATING INSTRUCTIONS 1 FOR AG-DVC32EN
1 VQT0J27 OPERATING INSTRUCTIONS 1 FOR AG-DVC33MC
2 DE-852DB AC ADAPTOR 1 FOR AG-DVC30P
2 DE-811DB AC ADAPTOR 1 FOR AG-DVC30E/32EN
2 DE-811FB AC ADAPTOR 1 FOR AG-DVC33MC
3 VYH0312 HANDLE U 1
3-1 VGQ7970 HANDLE COVER 1
3-2 VGM2084 HANDLE SPACER 1
3-3 VMG1627 HANDLE HOLD RUBBER 2
3-4 VHD1661 HANDLE HOLD SCREW 2
3-5 VMB3894 HANDLE SCREW FLAT SPRING 2
3-6 VJF1504 SHOE 1
3-7 VMC1931 SPRING 1
3-8 VMG1628 HANDLE CUSHION RUBBER 1
3-9 XQN2+A5FZ SCREW 3
3-10 DXSN2+4FCNT SCREW 1
3-11 DXSS2+4FZNT SCREW 4
3-12 DXSS3+6FZNT SCREW 2
4 K2KC4CB00009 AV CABLE 1 FOR AG-DVC30P/32EN
5 VYC0922 AV CABLE 1 FOR AG-DVC30E/33MC
6 VMG1370 EYE CAP 1
7 K2CB2CB00006 POWER CORD 1 FOR AG-DVC30P
8 K2CR2DA00005 POWER CORD 1 FOR AG-DVC30E/32EN
9 K2CT3DA00001 POWER CORD 1 FOR AG-DVC30E/32EN
10 K2CA2DA00030 POWER CORD 1 FOR AG-DVC33MC
11 VFC3891 SHOULDER BELT 1
12 K2GJ2DC00002 DC CORD 1
13 VFA0402 WIRELESS REMOTE CONTROL 1
14 VPG0Y21 ACCESSORY BOX 1
15 VPN6164 CUSHION (B) 1
16 VPN6163 CUSHION (T) 1
17 VPF1218 PROTECTION BAG 1
18 J0KG00000013 CORE 2 FOR AG-DVC30E/32EN/33MC
19 VPG0Y08 PACKING CASE (P) B 1 FOR AG-DVC30P
19 VPG0Y09 PACKING CASE (P) B 1 FOR AG-DVC30E
19 VPG0Z57 PACKING CASE (P) B 1 FOR AG-DVC32EN
19 VPG0Y11 PACKING CASE (P) B (IN) 1 FOR AG-DVC33MC
20 VPG0Y10 PACKING CASE (OUT) 1 FOR AG-DVC33MC
21 VPN6237 PARTITION PLATE 2
MPL-8
CABINET PARTS ASSEMBLY (AG-MYA30G)
103
102 103
101
7
5 8
104 3
104
105
11
105 105 E1
105
1
105
E2
14
105
13 105
E4
9 E3
E5
105 6
10 15
16
106
104
4 107
12
2 104
MPL-9
CABINET PARTS ASSEMBLY (AG-MYA30G)
Ref.No. Part No. Part Name & Description Pcs Remarks Ref.No. Part No. Part Name & Description Pcs Remarks
1 VEE0Z45 POWER CABLE 1
2 VEC0993 MINI XLR CABLE 1
3 VGM2081 XLR BOX TOP-CASE 1
4 VGM2082 XLR BOX BOTTOM CASE 1
5 VMP8010 SLIDE SW NAME PLATE 1
6 VMP8011 XLR NAME PLATE 1
7 VMC1931 SPRING 1
8 VJF1504 SHOE 1
9 VWJ13E5045L0 FLEXIBLE CABLE 2
10 VGQ8088 VR COVER 1
11 VYQ3166 SLIDE TSUMAMI (L)U 2
12 J0KG00000046 FERRITE CORE 1
13 VGU9214 SLIDE KNOB 5
14 VMG1460 SLIDE SW RUBBER COVER 5
15 VGU9641 AUDIO VR KNOB 2
16 VMP8039 BOX PCB ANGLE 1
101 XQN26+A5FZ SCREW 2
102 XQN2+C2FN SCREW 1
103 XSS2+4FZ SCREW 4
104 XQN16+B3FZ SCREW 8
105 XQN16+B25FN SCREW 9
106 XQN16+BJ4FN SCREW 1
107 XYN26+A6FZ SCREW 4
E1 VEP04875A MAIN C.B.A. 1
E2 VEP01956A POWER C.B.A. 1
E3 VEP04869A XLR C.B.A. 1
E4 VEP04870A SW C.B.A. 1
E5 VEP04871A VR C.B.A. 1
MPL-10
PACKING PARTS ASSEMBLY (AG-MYA30G)
Components identified with the mark have the special characteristics for safety.
When replacing any of these components, use only the same type.
7-5 7-5 7-6 7-2
8-1
7-1
8-3
8-2
7-3
7-4
8-4 8
7
6
2
4
3 5
1
MPL-11
PACKING PARTS ASSEMBLY (AG-MYA30G)
Ref.No. Part No. Part Name & Description Pcs Remarks Ref.No. Part No. Part Name & Description Pcs Remarks
1 VPG0Z18 PACING CASE 1
2 J0KG00000046 FERRITE CORE 1
3 VPF1219 CUSHION BAG 1
4 VQT0K50 OPERATING INSTRUCTIONS 1
5 VYC0870 MIC HOLDER U 1
6 VJF1497 SIDE JACK COVER(XLR) 1
7 VYC0920 MIC ADAPTOR U 1
7-1 VJF0804 CABLE CLAMPER 1
7-2 XQN2+CJ6FZ SCREW 1
7-3 VMG1189 RUBBER BUSH 2
7-4 VMX2835 SPACER 2
7-5 XSS3+6FZ SCREW 2
7-6 XSB4+12FXKS SCREW 4
8 VYQ3157 BOX HOLD ANGLE U 1
8-1 VHD1669 BOX HOLD SCREW 1
8-2 VMB3900 BOX SCREW SPRING 1
8-3 VMX3416 HOLD ANGLE WASSYA UPEER 1
8-4 VMX3417 HOLD ANGLE WASSYA LOWER 1
MPL-12
Components identified with the mark have special characteristics for safety.
When replacing any of these component, use only the same type.
ELECTRICAL REPLACEMENT PARTS LIST
AG-DVC30P
Ref.No. Part No. Part Name & Description Pcs Remarks Ref.No. Part No. Part Name & Description Pcs Remarks
E1 VEP01952A POWER C.B.A. 1 (RTL) E1 VEP01952A POWER C.B.A. 1 (RTL)
VEP001G8A GYRO SUB C.B.A. 1 (RTL)FOR VEP01952A VEP001G8A GYRO SUB C.B.A. 1 (RTL)FOR VEP01952A
E2 VEP03G60A VTR C.B.A. 1 (RTL)
C1001,02 ECJ2FB1A475K C.CAPACITOR CH 10V 4.7U 2
E3 VEP23598A CAMERA C.B.A. 1 (RTL) C1004 F1H1H104A783 C.CAPACITOR CH 50V 0.1U 1
C1005,06 ECJ2FB1A475K C.CAPACITOR CH 10V 4.7U 2
E4 VEP06F67A FRONT C.B.A. 1 (RTL) C1007-09 ECJ0EB1A104K C.CAPACITOR CH 10V 0.1U 3
C1011 ECJ2YB1A105K C.CAPACITOR CH 10V 1U 1
E5 VEP04861A SIDE JACK FPC C.B.A. 1 (RTL) C1012 F1J0J106A014 T.CAPACITOR CH6.3V 10U 1
C1021 ECJ2YB1A105K C.CAPACITOR CH 10V 1U 1
E6 VEP001G1A SUB REC C.B.A. 1 (RTL) C1022 F1J0J106A014 T.CAPACITOR CH6.3V 10U 1
C1041 ECJ2YB1A105K C.CAPACITOR CH 10V 1U 1
E7 VEP01957A DC IN C.B.A. 1 (RTL) C1042 F1J0J106A014 T.CAPACITOR CH6.3V 10U 1
C1051 ECJ2YB1A105K C.CAPACITOR CH 10V 1U 1
E8 VEP01953A BATTERY C.B.A. 1 (RTL) C1052 F1L1E1060018 C.CAPACITOR CH 25V 10U 1
C1053-55 F1G1H2210001 C.CAPACITOR CH 50V 220P 3
E9 VEP06F66A ZOOM FPC C.B.A. 1 (RTL) C1057 F1G1H2210001 C.CAPACITOR CH 50V 220P 1
C1058 ECJ2FB1E105K C.CAPACITOR CH 25V 1U 1
E10 VEP001E3A ZOOM CON C.B.A. 1 (RTL) C1061,62 F1J1A335A003 C.CAPACITOR CH 10V 3.3U 2
C1063,64 ECJ0EB1A104K C.CAPACITOR CH 10V 0.1U 2
E11 VEP001E5A CAS OPEN C.B.A. 1 (RTL) C1071,72 ECJ1VB1C105K C.CAPACITOR CH 16V 1U 2
C1101 ECJ0EB1A104K C.CAPACITOR CH 10V 0.1U 1
E12 VEP04863A REAR JACK C.B.A. 1 (RTL) C1102 ECJ0EC1H151J C.CAPACITOR CH 50V 150P 1
C1103 ECJ0EB1A683K C.CAPACITOR CH 10V 0.068U 1
E13 VEP001E8A R-SIDE FPC C.B.A. 1 (RTL) C1106 ECJ1VB0J105K C.CAPACITOR CH 35V 1M 1
C1112 ECJ0EB1A473K C.CAPACITOR CH 10V 0.047U 1
E14 VEP06F68A R-SIDE C.B.A. 1 (RTL) C1113 F1G1C333A004 C.CAPACITOR CH 16V 0.033U 1
C1115 ECJ0EB1E471K C.CAPACITOR CH 25V 470P 1
E15 VEP06F64A CAMERA OP C.B.A. 1 (RTL) C1123 ECJ0EB1A473K C.CAPACITOR CH 10V 0.047U 1
C1126 ECJ0EB1E331K C.CAPACITOR CH 25V 330P 1
E16 VEP001E1A LCD OPEN C.B.A. 1 (RTL) C1142 ECJ0EB1A104K C.CAPACITOR CH 10V 0.1U 1
C1145 ECJ0EB1E222K C.CAPACITOR CH 25V 2200P 1
E17 VEP001E4A TALLY C.B.A. 1 (RTL) C1146 ECJ0EB1E331K C.CAPACITOR CH 25V 330P 1
C1151 ECJ1ZB1H103K C.CAPACITOR CH 50V 0.01U 1
E18 VEP001E0A EVF CON C.B.A. 1 (RTL) C1152 ECUX1E473KBV C.CAPACITOR CH 25V 0.047U 1
C1154 ECJ0WB1C103K C.CAPACITOR CH 16V 0.01U 1
E19 VEP04828A MIC U C.B.A. 1 (RTL) C1157 ECJ0WB1C103K C.CAPACITOR CH 16V 0.01U 1
C1211,12 F1H1A105A028 C.CAPACITOR CH 10V 1U 2
E20 VEP28272B EVF A C.B.A. 1 (RTL) C1221-24 F1H1A105A028 C.CAPACITOR CH 10V 1U 4
C1226,27 F1H1A105A028 C.CAPACITOR CH 10V 1U 2
E21 VEP28275B EVF B C.B.A. 1 (RTL) C1228 F3F1A1060001 T.CAPACITOR CH 10V 10U 1
C1241 F1H1A105A028 C.CAPACITOR CH 10V 1U 1
E22 VEP001G2A MENU FPC C.B.A. 1 (RTL) C1249 F3E0J106A005 T.CAPACITOR CH6.3V 10U 1
C1251,52 ECJ2FB1E105K C.CAPACITOR CH 25V 1U 2
E23 VEP26257B MONITOR C.B.A. 1 (RTL) C1253 F1H1E154A050 C.CAPACITOR CH 25V 0.15U 1
VEP06E80A HALL SENSOR FLEX C.B.A. 1 (RTL)FOR VEP26257B C1271 ECJ1VB1C105K C.CAPACITOR CH 16V 1U 1
C1273 ECJ1VB1C105K C.CAPACITOR CH 16V 1U 1
C1322,23 F1H1A105A028 C.CAPACITOR CH 10V 1U 2
C1328 F1J0J475A008 C.CAPACITOR CH6.3V 4.7U 1
C1341 F1H1A105A028 C.CAPACITOR CH 10V 1U 1
C1342 F3E0J106A005 T.CAPACITOR CH6.3V 10U 1
C1343 F1H1A105A028 C.CAPACITOR CH 10V 1U 1
C1344 F3E0J106A005 T.CAPACITOR CH6.3V 10U 1
C1503 ECJ0WB1C103K C.CAPACITOR CH 16V 0.01U 1
C1603 ECJ0WB1C103K C.CAPACITOR CH 16V 0.01U 1
C1604 ECJ0EB1A104K C.CAPACITOR CH 10V 0.1U 1
C1605 ECJ0EC1H101J C.CAPACITOR CH 50V 100P 1
C1606 ECJ0EB1A683K C.CAPACITOR CH 10V 0.068U 1
C1608 F1H1H104A783 C.CAPACITOR CH 50V 0.1U 1
C1610 ECJ0EC1H390J C.CAPACITOR CH 50V 39P 1
C1615 ECJ0EB1A104K C.CAPACITOR CH 10V 0.1U 1
C1616 ECJ0WB1C103K C.CAPACITOR CH 16V 0.01U 1
C1619 ECJ0EB1E222K C.CAPACITOR CH 25V 2200P 1
C1620 ECJ0EB1E331K C.CAPACITOR CH 25V 330P 1
C1621 ECJ2FB1A475K C.CAPACITOR CH 10V 4.7U 1
C1622 ECJ2YB1A105K C.CAPACITOR CH 10V 1U 1
C1623 F1J0J106A014 T.CAPACITOR CH6.3V 10U 1
C1627,28 ECJ1VB0J105K C.CAPACITOR CH 35V 1M 2
C1635 ECJ2YB1A105K C.CAPACITOR CH 10V 1U 1
C1636 F1J0J106A014 T.CAPACITOR CH6.3V 10U 1
C1901 F3F1A226A001 T.CAPACITOR CH 10V 22U 1
C1902 ECST0JY226 T.CAPACITOR CH6.3V 22U 1
C1911,12 F1J0J106A014 T.CAPACITOR CH6.3V 10U 2
EPL-1
Components identified with the mark have special characteristics for safety.
When replacing any of these component, use only the same type.
Ref.No. Part No. Part Name & Description Pcs Remarks Ref.No. Part No. Part Name & Description Pcs Remarks
C1925 ECJ0EB1E471K C.CAPACITOR CH 25V 470P 1 Q1021 B1DHCC000035 TRANSISTOR 1
C1927 ECUX1A105KBV C.CAPACITOR CH 10V 1U 1 Q1022 B1DFCD000012 TRANSISTOR 1
C1929 ECJ0EB1E471K C.CAPACITOR CH 25V 470P 1 Q1041 B1DHCC000035 TRANSISTOR 1
C1930 ECJ0EB1A104K C.CAPACITOR CH 10V 0.1U 1 Q1042 B1DFCD000012 TRANSISTOR 1
C1931 F3G1C2260001 T.CAPACITOR CH 16V 22U 1 Q1051 B1DFCG000011 TRANSISTOR 1
Q1061,62 FP102 TRANSISTOR 2
D1003 NSD03A20 DIODE 1 Q1601,02 B1DHCC000035 TRANSISTOR 2
D1005 MA8130-M DIODE 1 Q1611 B1DHCC000035 TRANSISTOR 1
D1011 B0JCMC000004 DIODE 1 Q1612 B1DFCD000012 TRANSISTOR 1
D1021 B0JCMC000004 DIODE 1
D1041 B0JCMC000004 DIODE 1 QR1001 UNR9113J0L TRANSISTOR 1
D1051 MA2YD1700L DIODE 1 QR1101 UNR9214J0L TRANSISTOR 1
D1052 MA2Z00100L DIODE 1 QR1102 UNR911DJ0L TRANSISTOR 1
D1071 MA111 DIODE 1 QR1601 UNR9113J0L TRANSISTOR 1
D1072 MA2Z00100L DIODE 1 QR1602,03 UN9213 TRANSISTOR-RESISTOR 2
D1101 MA8100-M DIODE 1 QR1681 UN9115 TRANSISTOR-RESISTOR 1
D1102 MA2S11100L DIODE 1
D1131 MA2S11100L DIODE 1 R1002 ERJ6GEY0R00 M.RESISTOR CH 1/10W 0 1 D0YDR0000005
D1251 MAZ81800HL DIODE 1 R1005 ERJ2GEJ471 M.RESISTOR CH 1/16W 470 1
D1252 MA2S11100L DIODE 1 R1006 ERJ2GEJ103 M.RESISTOR CH 1/16W 10K 1
D1528 MA2S11100L DIODE 1 R1017 ERJ3GEY0R00 M.RESISTOR CH 1/16W 0 1
D1602 B0JCMC000004 DIODE 1 R1047 ERJ3GEY0R00 M.RESISTOR CH 1/16W 0 1
D1608 B0JCMC000004 DIODE 1 R1052,53 ERJ6GEYG271 M.RESISTOR CH 1/10W 270 2
D1610 MA2S11100L DIODE 1 R1056,57 ERJ6GEYG220 M.RESISTOR CH 1/10W 22 2 D0GD220JA003
D1681 B0ADDJ000011 DIODE 1 R1058 ERJ3GEY0R00 M.RESISTOR CH 1/16W 0 1
D1682 MA2S11100L DIODE 1 R1101 ERJ3RBD103 M.RESISTOR CH 1/16W 10K 1
D1683 MAZ80620HL DIODE 1 R1105 ERJ2GEJ103 M.RESISTOR CH 1/16W 10K 1
D1684 MA3S132E0L DIODE 1 R1106 ERJ2GE0R00 M.RESISTOR CH 1/16W 0 1
D1685 B0BC4R200013 DIODE 1 R1107 ERJ6GEY0R00 M.RESISTOR CH 1/10W 0 1 D0YDR0000005
R1108,09 ERJ2RHD272 M.RESISTOR CH 1/16W 2.7K 2
IC1001 C0DBAZZ00064 IC 1 R1111 ERJ2RHD272 M.RESISTOR CH 1/16W 2.7K 1
IC1321 C0CBCAC00061 IC 1 R1115 ERJ2RHD822 M.RESISTOR CH 1/16W 8.2K 1
IC1601 C0DBAZZ00064 IC 1 R1116 ERJ2RHD272 M.RESISTOR CH 1/16W 2.7K 1
IC1901 L2ES00000010 SENSOR UNIT 1 FOR VEP001G8A R1117 ERJ2RKD680 M.RESISTOR CH 1/16W 68 1
IC1922 C0ABBA000077 IC 1 R1119 ERJ2GE0R00 M.RESISTOR CH 1/16W 0 1
IC1923 C0JBAS000063 IC 1 R1121 ERJ2GEJ152 M.RESISTOR CH 1/16W 1.5K 1
R1125 ERJ2RHD392 M.RESISTOR CH 1/16W 3.9K 1
IP1001 K5H3122A0022 F
◦ Jabse Service Manual Search 2024 ◦ Jabse Pravopis ◦ onTap.bg ◦ Other service manual resources online : Fixya ◦ eServiceinfo
