BACK-UP LIGHT SYSTEM
WIRING SYSTEM

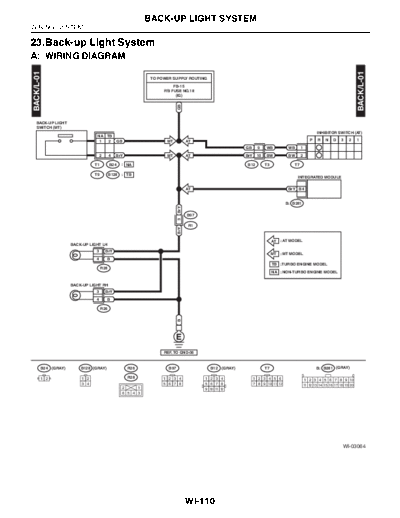

23.Back-up Light System
A: WIRING DIAGRAM
BACK/L-01
BACK/L-01
TO POWER SUPPLY ROUTING
FB-15
F/B FUSE NO.18
(IG)
GB
BACK-UP LIGHT
SWITCH (MT)
INHIBITOR SWITCH (AT)
NA TB
1 2 GB MT AT P R N D 3 2 1
GB 9 WB WB 1
2 4 BrY MT AT BrY 10 BW BW 2
T1 B24 : NA B12 T3 T7
T9 B128 : TB
INTEGRATED MODULE
AT BrY B4
B: B281
BrY
B97
3
R1
BrY
AT : AT MODEL
BACK-UP LIGHT LH
3 BrY
MT : MT MODEL
4 B
TB : TURBO ENGINE MODEL
R28
NA : NON-TURBO ENGINE MODEL
BACK-UP LIGHT RH
3 BrY
4 B
R26
B
REF. TO GND-06
B24 (GRAY) B128 (GRAY) R26 B97 B12 (GRAY) T7 B: B281 (GRAY)
1 2 1 2 R28 1 2 3 4 1 2 3 4 1 2 3 4 5 6 1 2 3 4 5 6 7 8 9 10
3 4 5 6 7 8 5 6 7 8 7 8 9 10 11 12 11 12 13 14 15 16 17 18 19 20
2 1 9 10 11 12
6 5 4 3
WI-03064
WI-110
