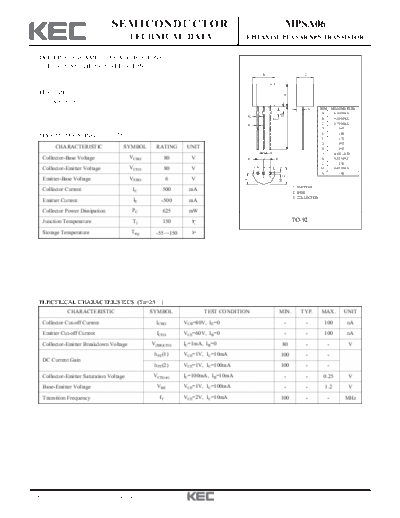

Image preview - the first page of the document
mpsa06


>> Download mpsa06 documenatation <<

Text preview - extract from the document
                                   SEMICONDUCTOR                                                                     MPSA06
                                            TECHNICAL DATA                            EPITAXIAL PLANAR NPN TRANSISTOR


  DRIVER STAGE AMPLIFIER APPLICATIONS.
  VOLTAGE AMPLIFIER APPLICATIONS.
                                                                                                 B                             C




  FEATURES




                                                                                                                     A
    Complementary to MPSA56.
                                                                                                                                    N    DIM       MILLIMETERS
                                                                                                                 E                        A         4.70 MAX
                                                                                         K
                                                                                                         G                                B         4.80 MAX
                                                                                         D                                                C         3.70 MAX




                                                                                                                     J
                                                                                                                                          D             0.45
                                                                                                                                          E             1.00
  MAXIMUM RATING (Ta=25                 )                                                                                                 F             1.27
                                                                                                                                          G             0.85
         CHARACTERISTIC                 SYMBOL       RATING       UNIT                                                                    H             0.45
                                                                                                     H                                    J               _
                                                                                                                                                    14.00 + 0.50
    Collector-Base Voltage                  VCBO            80     V                     F                   F                            K         0.55 MAX
                                                                                                                                          L             2.30
    Collector-Emitter Voltage               VCEO            80     V                                                                      M         0.45 MAX
                                                                                                                                          N            1.00




                                                                                                                     C
                                                                                             1   2   3
    Emitter-Base Voltage                    VEBO            6      V




                                                                                     L




                                                                                                                 M
                                                                                                                          1. EMITTER
    Collector Current                        IC         500        mA                                                     2. BASE
                                                                                                                          3. COLLECTOR
    Emitter Current                          IE         -500       mA
    Collector Power Dissipation              PC         625       mW
    Junction Temperature                     Tj         150                                                               TO-92
    Storage Temperature                     Tstg     -55 150




  ELECTRICAL CHARACTERISTICS (Ta=25                     )
               CHARACTERISTIC                       SYMBOL               TEST CONDITION                          MIN.        TYP.        MAX.             UNIT
    Collector Cut-off Current                        ICBO        VCB=80V, IE=0                                       -          -          100             nA
    Emitter Cut-off Current                           ICEO       VCE=60V, IB=0                                       -          -          100             nA
    Collector-Emitter Breakdown Voltage             V(BR)CEO     IC=1mA, IB=0                                        80         -              -            V
                                                     hFE(1)      VCE=1V, IC=10mA                                 100            -              -
    DC Current Gain
                                                     hFE(2)      VCE=1V, IC=100mA                                100            -              -
    Collector-Emitter Saturation Voltage            VCE(sat)     IC=100mA, IB=10mA                                   -          -         0.25              V
    Base-Emitter Voltage                              VBE        VCE=1V, IC=100mA                                    -          -          1.2              V
    Transition Frequency                               fT        VCE=2V, IC=10mA                                 100            -              -          MHz




1999. 11. 30                      Revision No : 3                                                                                                                  1/1
